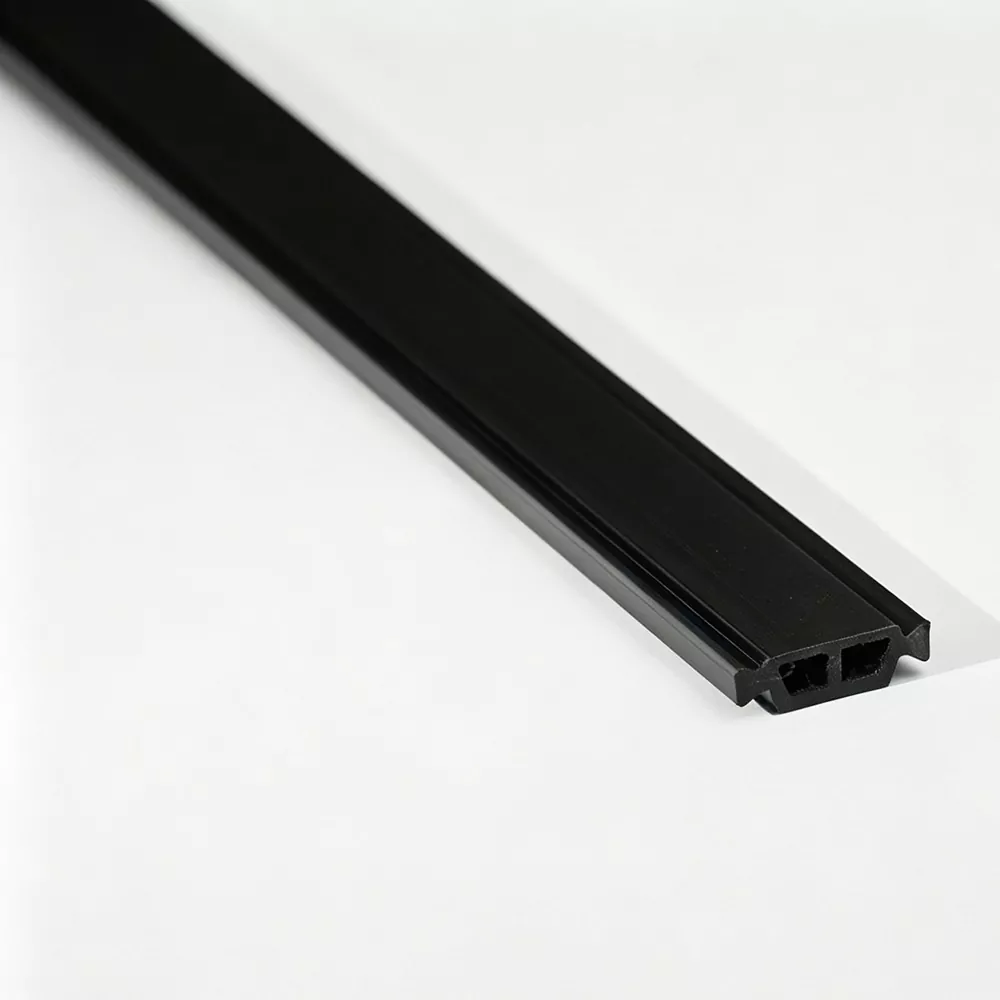

A fascia a taglio termico fonoisolanteè un componente edilizio specializzato progettato per interrompere il trasferimento di calore conduttivo contribuendo al tempo stesso a ridurre le vibrazioni e la trasmissione del suono attraverso le interfacce strutturali. Separando l'intelaiatura o i componenti di supporto termicamente conduttivi dai materiali adiacenti, si può contribuire a migliorare il comfort interno, migliorare le prestazioni dell'involucro e condizioni acustiche più controllate. Questo articolo spiega il principio di funzionamento, le applicazioni, le considerazioni sui materiali, i fattori di installazione e i criteri pratici di selezione per architetti, appaltatori, costruttori e acquirenti di materiali da costruzione.
1. Che cos'è una striscia a taglio termico per isolamento acustico?
Gli edifici moderni devono controllare qualcosa di più della semplice temperatura. Gli occupanti si aspettano anche stanze silenziose, temperature interne stabili, meno correnti d’aria e superfici interne confortevoli. Questi requisiti diventano più difficili da soddisfare quando strutture metalliche, staffe, montanti, binari, pannelli o altri componenti conduttivi creano percorsi diretti attraverso l'involucro dell'edificio.
Per interrompere questi percorsi diretti, in corrispondenza delle interfacce selezionate è installata una striscia di isolamento acustico a taglio termico. Il suo ruolo termico primario è quello di ridurre il trasferimento di calore conduttivo attraverso un ponte termico. A seconda della composizione del materiale e della posizione di installazione, può anche contribuire al disaccoppiamento acustico riducendo il contatto diretto e limitando la trasmissione delle vibrazioni tra gli elementi costruttivi collegati.
I ponti termici sono particolarmente rilevanti laddove componenti conduttivi attraversano o interrompono un involucro altrimenti isolato. In questi luoghi, il calore può oltrepassare lo strato isolante principale, riducendo l’efficacia dell’insieme complessivo e creando potenzialmente superfici interne più fredde.
2. Quali problemi di costruzione può affrontare?
Una connessione poco dettagliata può creare diversi problemi contemporaneamente. Un telaio metallico può fornire un comodo collegamento strutturale, ma la sua elevata conduttività termica può creare un percorso indesiderato di trasferimento del calore. Allo stesso tempo, le connessioni rigide possono fornire percorsi per vibrazioni e suoni trasmessi per via aerea o strutturale.
Questi problemi sono particolarmente importanti nelle strutture leggere in acciaio, nelle facciate continue, nei sistemi di facciata, nelle partizioni metalliche, negli edifici modulari e in altri assemblaggi in cui i materiali conduttivi sono concentrati attorno a giunti e connessioni.
La ricerca sulle strisce a taglio termico nelle pareti leggere con telaio in acciaio ha dimostrato che il materiale delle strisce, il posizionamento e l'uso di strati singoli o doppi possono influenzare le prestazioni termiche dell'assemblaggio della parete completata.
3. Come funzionano insieme le funzioni termiche e acustiche
Riduzione del trasferimento di calore conduttivo
La funzione termica si basa sull'inserimento di un materiale con conduttività termica relativamente bassa tra più componenti conduttivi. Invece di consentire a un'interfaccia metallo-metallo o metallo-struttura di creare un percorso conduttivo continuo, la striscia introduce uno strato isolante controllato.
Il risultato effettivo dipende dalla connessione completa piuttosto che dalla sola striscia. Elementi di fissaggio, compressione, spessore, area di contatto, geometria e isolamento circostante possono tutti influenzare il flusso di calore. Per questo motivo un prodotto con eccellenti proprietà materiali da laboratorio non produce automaticamente lo stesso miglioramento in ogni dettaglio costruttivo.
Supportare il disaccoppiamento acustico
La prestazione acustica funziona attraverso un meccanismo diverso. Un'interfaccia resiliente o antivibrante può ridurre il contatto meccanico diretto tra i componenti collegati. Ciò può aiutare a limitare la trasmissione delle vibrazioni trasmesse dalla struttura attraverso le connessioni dell'intelaiatura e del supporto.
Tuttavia, il controllo del suono è una sfida a livello di assemblaggio. Piccoli spazi vuoti, elementi di fissaggio rigidi, giunti scarsamente sigillati, penetrazioni di servizio e trasmissione laterale possono compromettere una parete o una facciata acustica altrimenti ben progettata.
4. Dove vengono utilizzate le strisce a taglio termico?
L'applicazione esatta dipende dal sistema costruttivo, dalla capacità di carico richiesta, dall'obiettivo termico, dai requisiti acustici, dalle condizioni ambientali e dal metodo di installazione. Le applicazioni comuni includono:
- Sistemi per pareti in acciaio leggero e acciaio formato a freddo
- Interfacce con perni metallici e binari
- Collegamenti tra facciate continue e strutture di facciata
- Interfacce per serramenti e serramenti
- Sistemi di supporto per rivestimenti esterni
- Dettagli di collegamento del tetto e della parete
- Sistemi costruttivi modulari e prefabbricati
- Partizioni interne che richiedono il controllo delle vibrazioni
- Interfacce di supporto di apparecchiature o pannelli dove è necessario l'isolamento termico
- Sistemi di recinzione architettonici e industriali specializzati
La tecnologia a taglio termico è ampiamente associata ai telai delle finestre, alle facciate continue, ai supporti per facciate, ai telai delle pareti e alle connessioni localizzate. La ricerca moderna classifica anche i tagli termici in base ai giunti strutturali, alle connessioni localizzate, ai rivestimenti delle pareti, alle staffe delle facciate e alle applicazioni dei serramenti.
5. Considerazioni sui materiali e sulle prestazioni
Scegliere un materiale adatto è più complicato che selezionare la conduttività termica più bassa disponibile. La striscia deve funzionare rispettando i dettagli dell'edificio reale e le condizioni ambientali.
| Fattore di prestazione | Perché è importante | Cosa dovrebbero controllare gli acquirenti |
|---|---|---|
| Conducibilità termica | Influenza la velocità di trasferimento del calore conduttivo. | Conduttività dichiarata, metodo di prova, spessore e condizioni di temperatura. |
| Resistenza termica | Indica la resistenza al flusso di calore attraverso la striscia. | Spessore e resistenza calcolata o testata per l'applicazione prevista. |
| Comportamento acustico | Determina l'efficacia con cui l'interfaccia può ridurre la trasmissione delle vibrazioni. | Resilienza dei materiali, rigidità, caratteristiche di smorzamento e dati di test di assemblaggio. |
| Compressione | Una compressione eccessiva può modificare dimensioni e prestazioni. | Resistenza alla compressione, compression set e stabilità dimensionale a lungo termine. |
| Resistenza all'umidità | L'umidità può influenzare la durata e le prestazioni termiche. | Assorbimento d'acqua, resistenza all'umidità e limiti di esposizione ambientale. |
| Resistenza alla temperatura | Gli involucri edilizi subiscono variazioni di temperatura stagionali e localizzate. | Intervallo di temperatura di servizio consigliato e prestazioni di invecchiamento. |
| Prestazioni al fuoco | La scelta del materiale deve adattarsi alla strategia antincendio dell'insieme dell'edificio. | Classificazione antincendio applicabile e requisiti specifici del progetto. |
La selezione dei materiali dovrebbe bilanciare la conduttività termica con resistenza, rigidità, durata, costruibilità e costi. I sistemi a taglio termico possono utilizzare polimeri, materiali rinforzati con fibre, prodotti a base di schiuma, materiali elastomerici o compositi ingegnerizzati a seconda dell'applicazione prevista.
6. Fattori chiave per la selezione del prodotto
Gli acquirenti spesso si concentrano innanzitutto sulla conduttività termica, ma una decisione di acquisto affidabile dovrebbe valutare l'applicazione completa. Le seguenti domande possono aiutare a restringere la specifica appropriata.
-
Dove verrà installata la striscia?
Identificare se verrà posizionato tra strutture metalliche, staffe per facciate, pannelli, infissi, binari o un'altra interfaccia. -
Il collegamento è portante?
Una striscia isolante non portante e un taglio termico strutturale possono richiedere proprietà meccaniche molto diverse. -
Che spessore è richiesto?
Lo spessore influenza la resistenza termica, la compressione, la stabilità dimensionale e la geometria della connessione. -
Il progetto ha requisiti acustici?
Se la riduzione delle vibrazioni è importante, considerare il comportamento resiliente e i dettagli completi della connessione piuttosto che la sola conduttività termica. -
Quali condizioni ambientali sono previste?
Le facciate esterne possono essere soggette a umidità, esposizione ai raggi UV, variazioni di temperatura e condizioni di gelo-disgelo che differiscono dalle applicazioni interne protette. -
Come verrà installato?
Adesivo, fissaggio meccanico, raccordo a compressione, sezioni pretagliate o rotoli continui possono influire sulla velocità di installazione e sulle prestazioni finali.
7. Considerazioni sull'installazione e sul progetto
La qualità dell'installazione può avere una grande influenza sull'efficacia di una striscia a taglio termico. Anche un materiale ad alte prestazioni può perdere valore se è discontinuo, posizionato in modo errato, eccessivamente compresso o bypassato da collegamenti conduttivi non necessari.
Mantenere la continuità ove possibile
La striscia dovrebbe seguire il percorso di controllo termico previsto con la massima continuità consentita dai dettagli costruttivi. Gli spazi non pianificati possono creare ponti conduttivi localizzati.
Controllare la compressione
La compressione dovrebbe rimanere entro l'intervallo consigliato dal produttore. Una compressione eccessiva può modificare lo spessore, il comportamento meccanico e la resilienza acustica.
Coordinare elementi di fissaggio e connessioni
Un taglio termico non elimina il trasferimento di calore attraverso ogni fissaggio. Bulloni, viti, staffe e altri elementi conduttivi possono comunque fornire percorsi di trasferimento del calore. La geometria della connessione deve quindi essere considerata come un sistema completo.
Proteggi l'interfaccia
Le applicazioni esterne dovrebbero considerare l'esposizione all'umidità e la durabilità ambientale a lungo termine. L'umidità può influenzare le proprietà termiche e la durata di alcuni materiali a taglio termico, rendendo importante la scelta del materiale e i dettagli appropriati.
8. Vantaggi pratici per i progetti di costruzione
Se selezionata e installata correttamente, una striscia a taglio termico per isolamento acustico può supportare diversi obiettivi del progetto contemporaneamente.
È importante distinguere tra il contributo potenziale di un prodotto e le prestazioni di un edificio completato. I ponti termici sono influenzati dalla geometria, dai materiali, dalle penetrazioni e dai dettagli di connessione, mentre le prestazioni acustiche dipendono dall'intero gruppo di controllo del suono.
9. Considerazioni sulle prestazioni in breve
| Sfida del progetto | Ruolo di una striscia a taglio termico | Ulteriore attenzione alla progettazione |
|---|---|---|
| Ponte termico metallo-metallo | Introduce un'interfaccia a bassa conduttività. | Controllare elementi di fissaggio, continuità, spessore e geometria della connessione. |
| Superficie interna fredda | Può ridurre il flusso di calore conduttivo localizzato. | Valutare il ponte termico completo e le condizioni di umidità interna. |
| Vibrazioni trasmesse dalla struttura | Può fornire uno strato di separazione resiliente. | Controlla bypass rigidi e percorsi fiancheggianti. |
| Struttura in acciaio leggero | Aiuta ad affrontare percorsi conduttivi attraverso gli elementi in acciaio. | Coordinare con l'isolamento della cavità e l'isolamento esterno. |
| Collegamento di facciata | Può ridurre i ponti termici in punti di supporto selezionati. | Verificare la capacità di carico, l'esposizione all'umidità e la durabilità a lungo termine. |
10. Domande frequenti
Qual è lo scopo principale di una fascia a taglio termico fonoisolante?
Il suo scopo principale è interrompere il trasferimento di calore conduttivo in corrispondenza di un collegamento all'edificio. A seconda del materiale e dell'assemblaggio, può anche contribuire al disaccoppiamento acustico riducendo il contatto meccanico diretto e la trasmissione delle vibrazioni.
Può una striscia a taglio termico sostituire l’isolamento acustico convenzionale?
In generale no. Una striscia a taglio termico è un componente di interfaccia localizzato piuttosto che un sistema di isolamento acustico completo. Un controllo efficace del suono di solito richiede una combinazione di massa, assorbimento, ermeticità, separazione resiliente e attento controllo dei percorsi laterali.
Le strisce a taglio termico sono adatte per le strutture in acciaio?
SÌ. La struttura in acciaio è un'applicazione comune perché gli elementi metallici possono creare forti ponti termici attraverso gruppi altrimenti isolati. La ricerca sperimentale ha valutato specificamente le strisce a taglio termico nelle pareti leggere con telaio in acciaio.
Una striscia più spessa fornisce sempre prestazioni migliori?
Non necessariamente. L'aumento dello spessore può migliorare la resistenza termica in alcuni progetti, ma il risultato finale dipende anche dalla conduttività del materiale, dalla compressione, dalla geometria della connessione, dai dispositivi di fissaggio e dall'assieme circostante. Lo spessore appropriato dovrebbe quindi essere determinato dai dettagli del progetto.
Quali materiali possono essere utilizzati per i nastri a taglio termico?
A seconda dell'applicazione, i prodotti a taglio termico possono utilizzare polimeri ingegnerizzati, elastomeri, materiali in schiuma, compositi rinforzati con fibre o altri materiali a bassa conduttività. Le applicazioni strutturali richiedono ulteriore attenzione alla resistenza alla compressione, alla rigidità, al creep e alla stabilità dimensionale.
Le strisce a taglio termico possono aiutare a prevenire la formazione di condensa?
Possono contribuire alla gestione del rischio di condensa riducendo il flusso di calore localizzato e aiutando a mantenere temperature superficiali più calde nelle posizioni dei ponti termici. Tuttavia, la formazione di condensa dipende dalla progettazione completa dell'involucro, dall'umidità interna, dalla temperatura esterna, dalle perdite d'aria e dal controllo dell'umidità.
Cosa dovrebbero richiedere gli acquirenti a un fornitore di nastri a taglio termico?
Gli acquirenti devono richiedere dimensioni del prodotto, dati sulla conducibilità termica, intervallo di temperatura, caratteristiche di compressione, composizione del materiale, resistenza ambientale, rapporti di prova applicabili, guida all'installazione e informazioni sulle opzioni di personalizzazione. Per applicazioni specifiche del progetto, anche i test sui campioni o i dati sulle prestazioni a livello di assieme possono essere preziosi.
È possibile personalizzare i listelli a taglio termico?
11. Considerazioni finali
Una striscia a taglio termico per l'isolamento acustico può essere un componente relativamente piccolo, ma la sua posizione in un'interfaccia critica gli conferisce un ruolo importante nella progettazione degli edifici moderni. Separando i materiali conduttivi e, ove opportuno, fornendo un'interfaccia resiliente, può supportare sia obiettivi di controllo termico che acustici.
L'approccio più affidabile è quello di selezionare la striscia in base alla connessione completa piuttosto che valutare isolatamente una singola proprietà del materiale. La conduttività termica, lo spessore, la compressione, i requisiti meccanici, il comportamento acustico, l'esposizione ambientale, il metodo di installazione e la geometria della connessione dovrebbero essere tutti considerati insieme.
Per architetti, appaltatori, costruttori, distributori e acquirenti di materiali da costruzione, la giusta soluzione a taglio termico può aiutare ad affrontare le sfide comuni associate alla struttura metallica, ai collegamenti delle facciate, alla costruzione leggera e ad altre aree in cui le prestazioni termiche e acustiche si intersecano.
