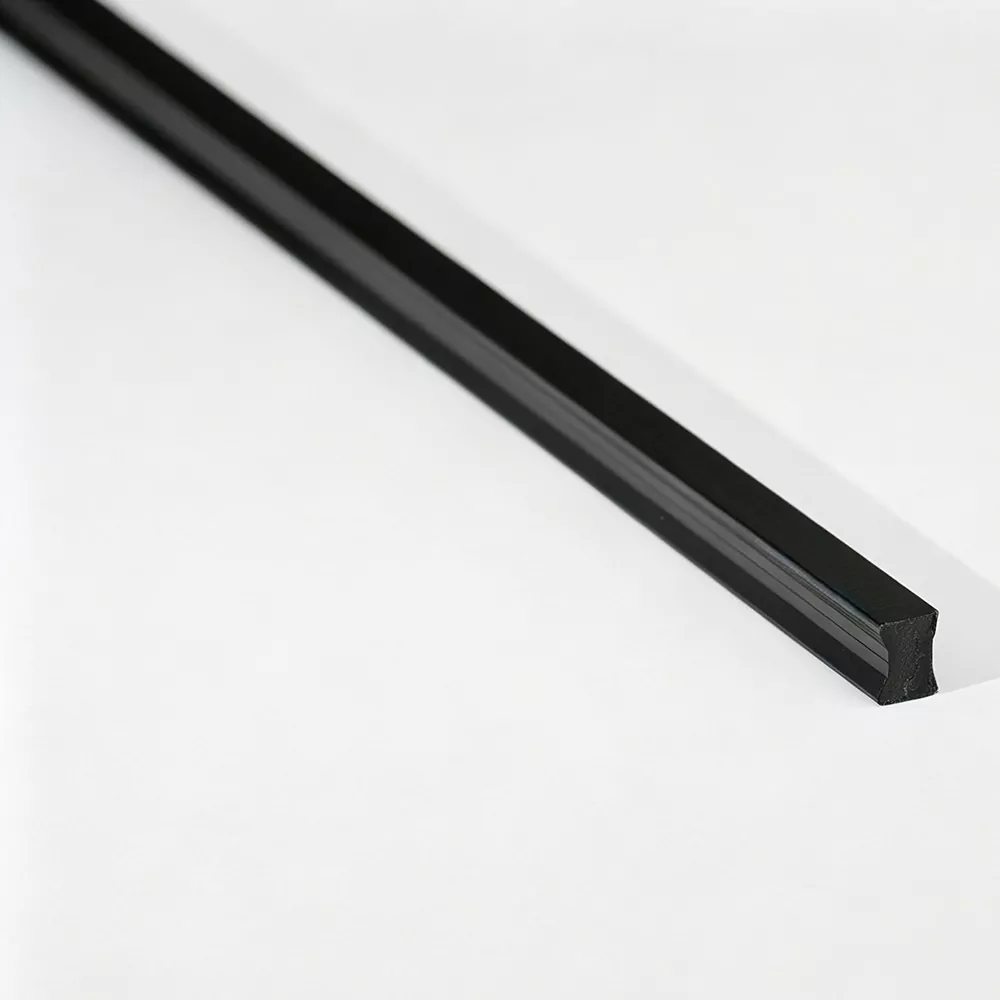

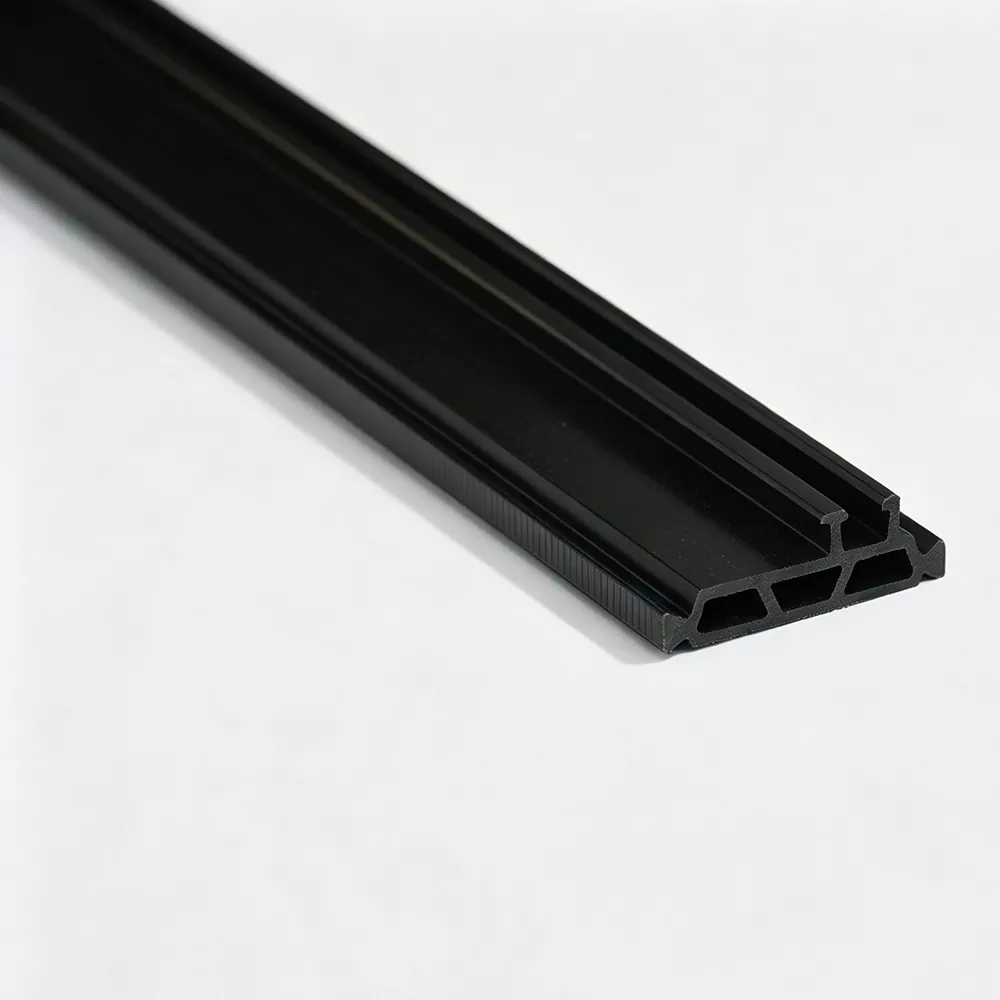

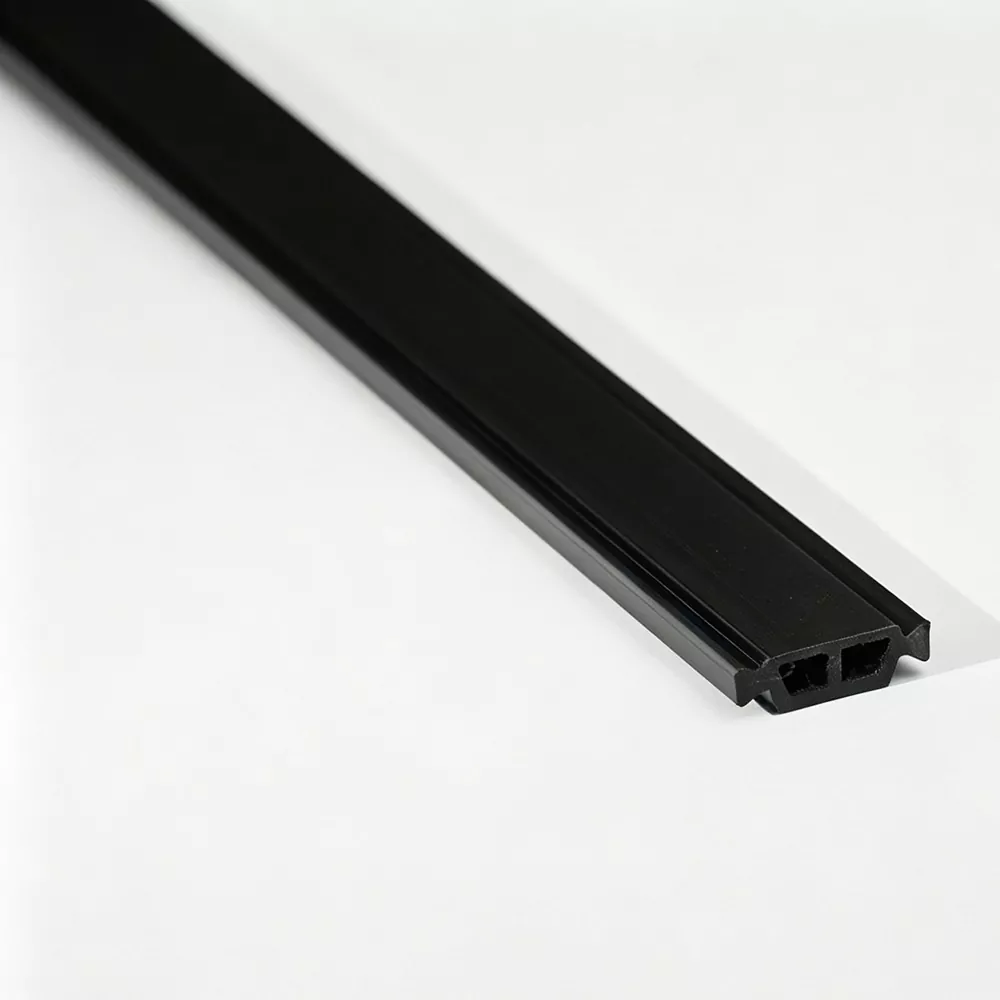

Striscia di isolamento acustico a taglio termico

In una finestra, porta o facciata in alluminio, il taglio termico separa le sezioni metalliche interne ed esterne, ma la progettazione di questa connessione può anche influenzare il modo in cui il suono viaggia attraverso il telaio. La striscia a taglio termico per isolamento acustico fornita da Jinxing, un produttore e fabbrica cinese di profili a taglio termico in poliammide, è sviluppata come parte di questo gruppo separato di alluminio piuttosto che come guarnizione acustica autonoma.

In che modo il taglio termico si collega all'isolamento acustico

L'alluminio è un materiale rigido in grado di fornire un percorso continuo per la trasmissione delle vibrazioni e del suono quando le sezioni interne ed esterne sono direttamente collegate.

Una striscia a taglio termico interrompe tale collegamento diretto introducendo un profilato in poliammide tra i componenti in alluminio. In un sistema di profili opportunamente progettato, questa separazione può aiutare a ridurre i percorsi di trasmissione diretta attraverso il telaio metallico.

Tuttavia, le prestazioni acustiche di una finestra o di una facciata finita non dipendono solo dalla striscia a taglio termico. Vetro, guarnizioni, sigillanti, geometria del telaio, configurazione dell'apertura e installazione influenzano tutti il ​​risultato finale di isolamento acustico.

Progettato come parte del telaio in alluminio

La striscia è integrata meccanicamente nell'estrusione di alluminio. La sua sezione trasversale deve quindi collaborare con la cavità del profilo e non semplicemente riempire uno spazio vuoto.

I punti importanti della progettazione includono:

· Contatto tra la striscia e le sezioni in alluminio

· Geometria di bloccaggio e ingaggio

· Larghezza e spessore della striscia

· Dimensioni della cavità del profilo

· Collegamento meccanico dopo la laminazione

· Posizione delle guarnizioni circostanti e dei componenti della vetratura

Un profilo correttamente abbinato aiuta a mantenere la separazione prevista tra le sezioni in alluminio fornendo allo stesso tempo una connessione stabile durante il montaggio.

PA66 GF Rinforzo per assemblaggio profili

Jinxing utilizza materiale rinforzato con fibra di vetro a base PA66 per i suoi profili a taglio termico. La fibra di vetro contribuisce alla rigidità e stabilità meccanica necessarie quando il nastro viene inserito nei profili di alluminio e fissato mediante laminazione meccanica.

Per le applicazioni acustiche è importante anche la coerenza dimensionale. Un profilo della striscia incoerente può influenzare il rapporto di contatto tra le sezioni in poliammide e alluminio e creare variazioni durante l'assemblaggio del profilo.

Caratteristiche chiave delle prestazioni

Piuttosto che trattare l’isolamento acustico come una proprietà di un singolo materiale, il prodotto dovrebbe essere considerato attraverso diverse caratteristiche correlate:

· Separazione termica — Interrompe il percorso continuo dell'alluminio tra i due lati del profilo.

· Innesto meccanico stabile — Progettato per rimanere saldamente integrato con l'estrusione di alluminio dopo l'assemblaggio.

· Coerenza dimensionale : aiuta a mantenere la geometria del profilo progettato e le condizioni di contatto.

· Struttura rinforzata con fibra di vetro — Fornisce la rigidità necessaria per la lavorazione e il servizio dei profili in alluminio.

· Sezioni trasversali adattabili — Possono essere prodotte in diverse geometrie per adattarsi ai profili di finestre, porte e facciate.

Dove le prestazioni acustiche contano

I requisiti di isolamento acustico variano in modo significativo a seconda dell'edificio e dell'ambiente circostante. La striscia a taglio termico può far parte di una soluzione di intelaiatura in alluminio per:

Finestre residenziali

Per edifici situati vicino a strade, aree commerciali o altre fonti di rumore esterno, dove il telaio deve collaborare con vetri acustici e componenti di sigillatura.

Porte in alluminio

Per sistemi di porte esterne o interne in cui la riduzione della trasmissione diretta del suono attraverso il telaio in alluminio fa parte della progettazione acustica complessiva.

Sistemi per facciate continue

Per sistemi di facciata in cui è necessario considerare insieme la struttura in alluminio, i vetri e i giunti quando si affronta il rumore esterno.

Uffici e edifici commerciali

Per sistemi di partizioni o facciate in cui il profilo in alluminio fa parte di un insieme complessivo di controllo del suono.

Striscia a Taglio Termico vs. Sigillatura Acustica

Una striscia a taglio termico e una guarnizione acustica non devono essere trattate come componenti intercambiabili.

La striscia a taglio termico separa principalmente le sezioni in alluminio e contribuisce alle prestazioni termiche e al collegamento meccanico del profilo. I sigilli e le guarnizioni acustiche, invece, sono comunemente utilizzati attorno a giunti mobili, interfacce di vetrate e altri spazi vuoti in cui le perdite d'aria possono creare percorsi di trasmissione del suono.

Per questo motivo, un sistema in alluminio orientato all’isolamento acustico può richiedere sia un taglio termico opportunamente progettato che idonei componenti di tenuta.

La geometria del profilo influisce sul risultato acustico

Non è possibile selezionare un taglio termico fonoisolante solo in base al nome del materiale.

Il profilo in alluminio circostante determina il modo in cui viene posizionata la striscia e come il telaio completo trasmette le vibrazioni. Ad esempio, il rapporto tra taglio termico, cavità della vetratura, camera del telaio e punti di tenuta può influenzare il comportamento acustico dell'insieme finito.

Jinxing può rivedere il disegno del profilo in alluminio quando gli acquirenti necessitano di una sezione trasversale non standard. Ciò consente di sviluppare la geometria del nastro attorno all'estrusione vera e propria anziché adattare il profilo di alluminio ad un nastro standard non idoneo.

Coerenza della produzione

Jinxing produce profili a taglio termico attraverso un processo controllato che copre la preparazione del materiale, l'estrusione, il raffreddamento, la modellatura e il taglio.

Per i materiali a base PA66, i controlli in entrata possono includere l'indice di fluidità, il contenuto di fibra di vetro e l'umidità. Durante l'estrusione, la temperatura, la velocità di estrazione e le condizioni di raffreddamento vengono controllate per mantenere la forma della sezione trasversale richiesta.

I campioni di produzione vengono controllati per dimensioni e condizioni superficiali, mentre i prodotti finiti vengono sottoposti a controlli estetici e dimensionali prima della spedizione. Ove richiesto, l'invecchiamento meccanico, termico, la resistenza all'acqua e altre proprietà rilevanti possono essere valutate secondo le specifiche applicabili.

Profili Acustici a Taglio Termico Personalizzati

Jinxing può produrre sezioni a taglio termico non standard quando un profilo esistente non corrisponde all'estrusione di alluminio del cliente.

Il processo di personalizzazione può includere:

Disegno del profilo o campione → Valutazione della sezione → Attrezzature → Estrusione di prova → Verifica dimensionale → Produzione

La personalizzazione disponibile può includere sezioni trasversali, dimensioni, colori, lunghezze di taglio e requisiti di imballaggio speciali.

Per i produttori di profili, Jinxing può anche fornire supporto pratico relativo all'inserimento delle strisce, alla progettazione delle fessure del profilo e alle condizioni di profilatura quando si verificano problemi durante l'assemblaggio.

Domande frequenti

Cos'è una striscia a taglio termico per isolamento acustico?

È un profilo a taglio termico in poliammide utilizzato nei sistemi in alluminio dove vengono prese in considerazione sia la separazione termica che le prestazioni acustiche. Interrompe la connessione diretta tra le sezioni in alluminio e può aiutare a ridurre i percorsi diretti di trasmissione del suono attraverso il telaio.

La fascia a taglio termico rende una finestra insonorizzata?

No. Una striscia a taglio termico è solo un componente di un sistema di finestre acustiche. Anche il vetro, il design del telaio, le guarnizioni, i sigillanti, la configurazione dell'apertura e l'installazione hanno un effetto significativo sulle prestazioni finali di isolamento acustico.

PA66 GF25 è adatto per profili fonoisolanti a taglio termico?

PA66 GF25 fornisce la rigidità e la stabilità meccanica comunemente richieste per i profili a taglio termico. La sua idoneità per un sistema acustico specifico dovrebbe essere valutata insieme al design del profilo e ai requisiti acustici del progetto.

Qual è la differenza tra una striscia fonoisolante e una striscia a taglio termico?

Una striscia di sigillatura acustica è generalmente destinata a ridurre le perdite di aria e suono attraverso giunti o spazi vuoti. Una striscia a taglio termico separa le sezioni in alluminio e svolge principalmente funzioni termiche e strutturali. Alcuni progetti a taglio termico possono anche contribuire al comportamento acustico dell’intero sistema in alluminio.

Dove è possibile utilizzare la striscia a taglio termico per isolamento acustico?

Le applicazioni tipiche includono finestre in alluminio, porte, facciate continue e altri sistemi architettonici in alluminio termicamente separati in cui il controllo del rumore è un'ulteriore considerazione di progettazione.

Jinxing può realizzare una striscia a taglio termico per isolamento acustico personalizzata?

SÌ. Jinxing può sviluppare sezioni trasversali non standard secondo disegni di profili in alluminio o campioni fisici e adattare il profilo alla cavità richiesta e alle condizioni di impegno meccanico.

È possibile testare separatamente le prestazioni acustiche della striscia?

Alcune proprietà dei materiali e dei componenti possono essere testate separatamente, ma l'isolamento acustico di una finestra, porta o facciata continua finita è normalmente una prestazione a livello di sistema. Il metodo di prova richiesto dovrebbe pertanto essere confermato secondo le specifiche del progetto.
