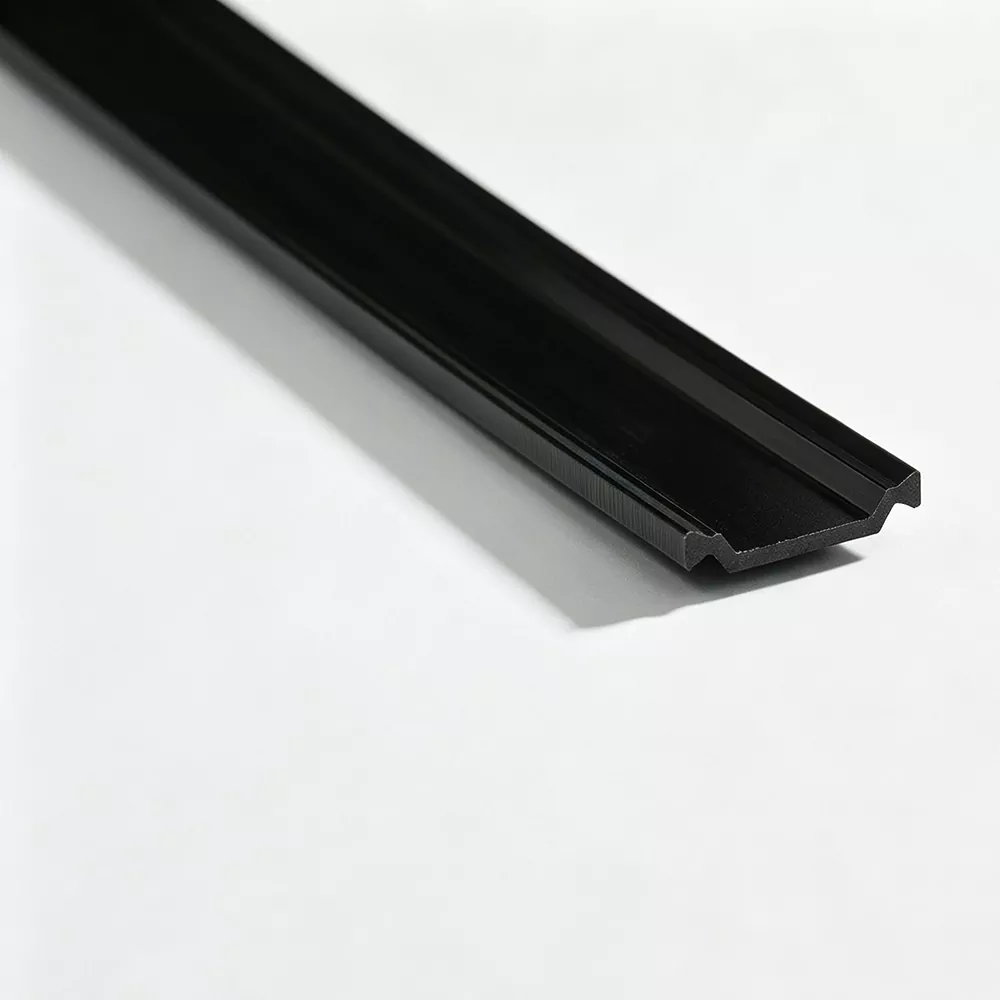

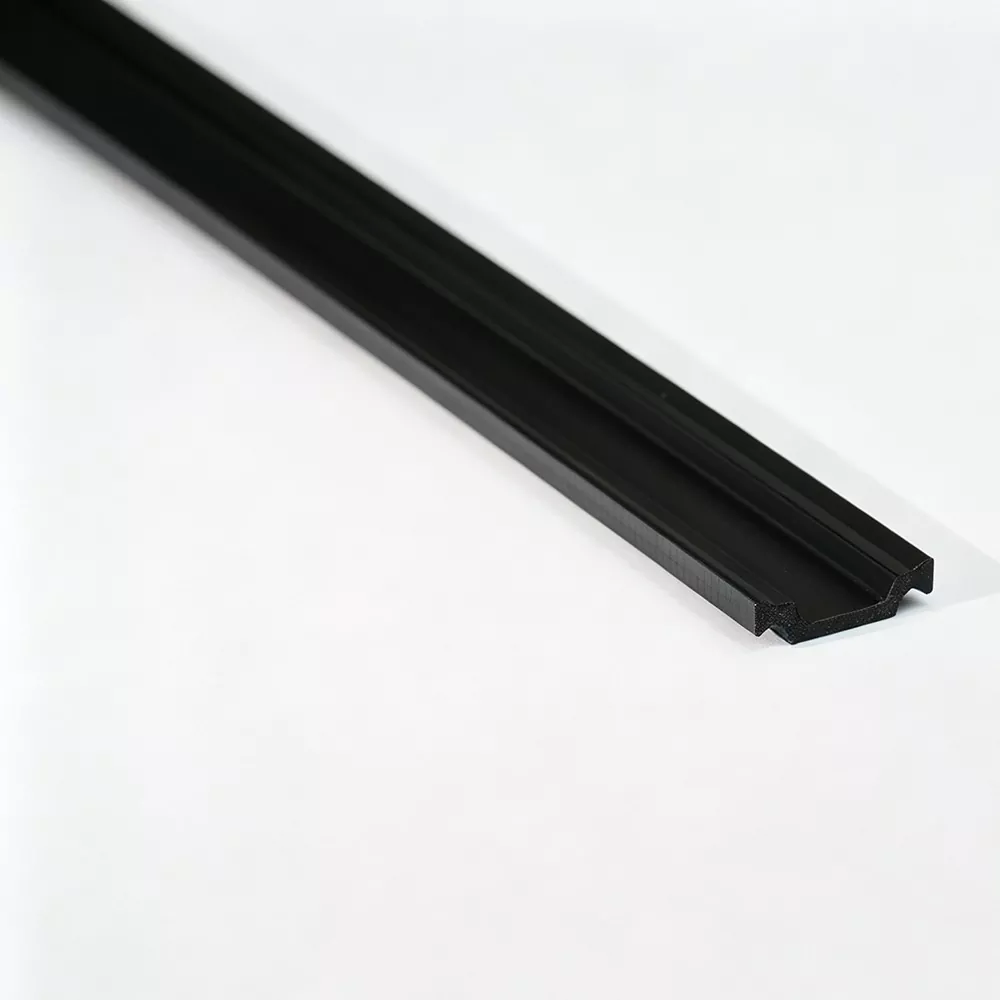

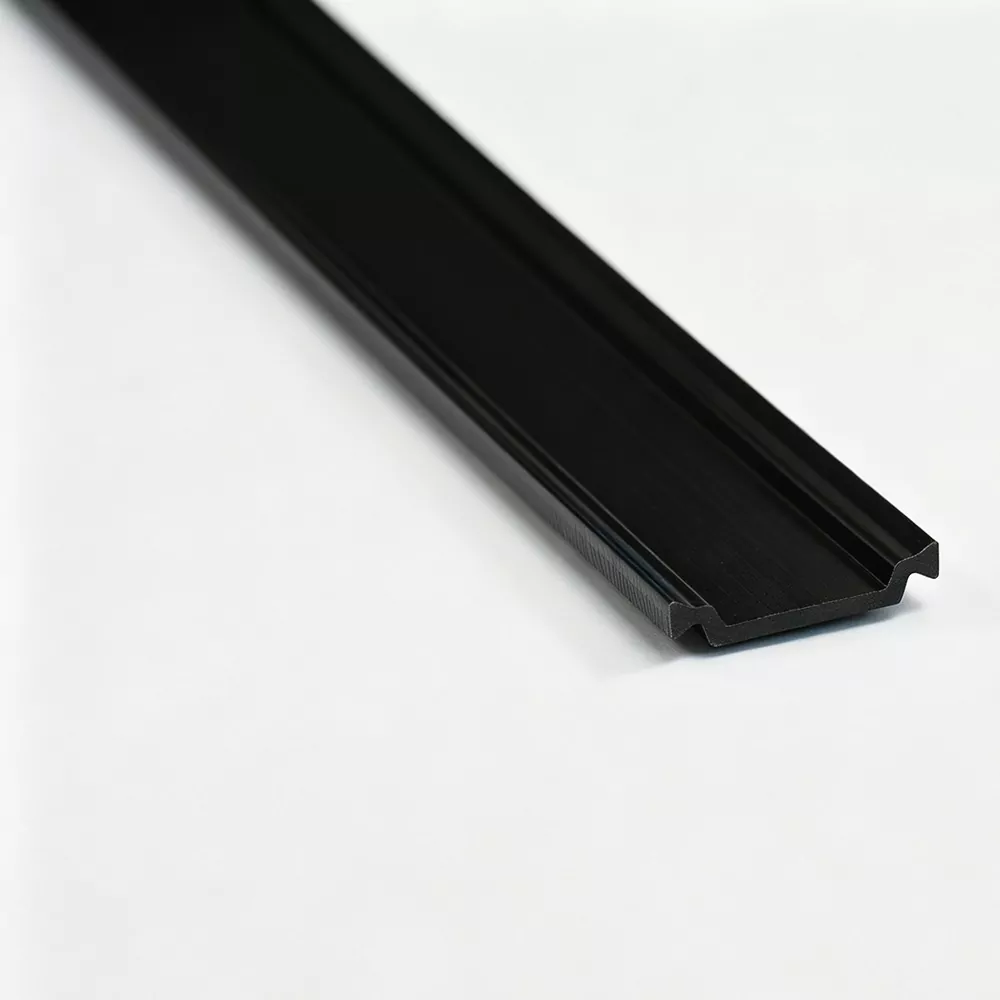

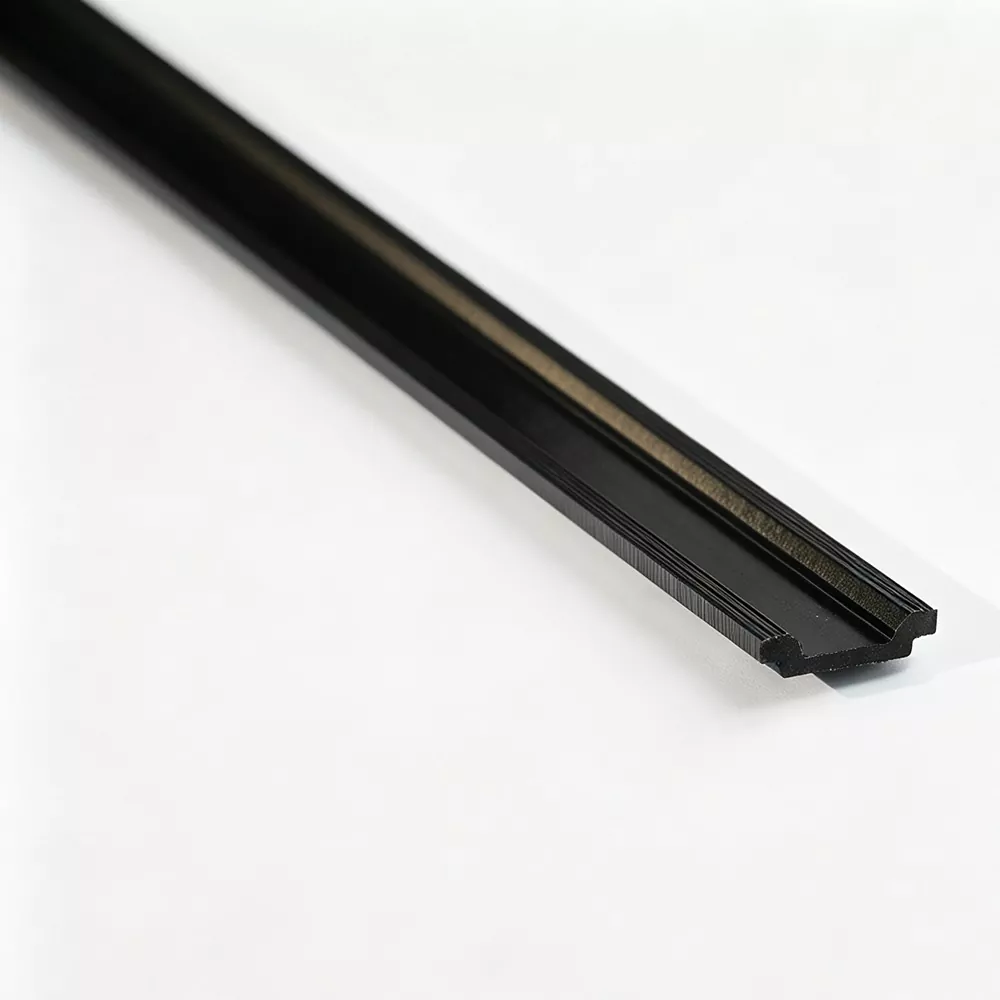

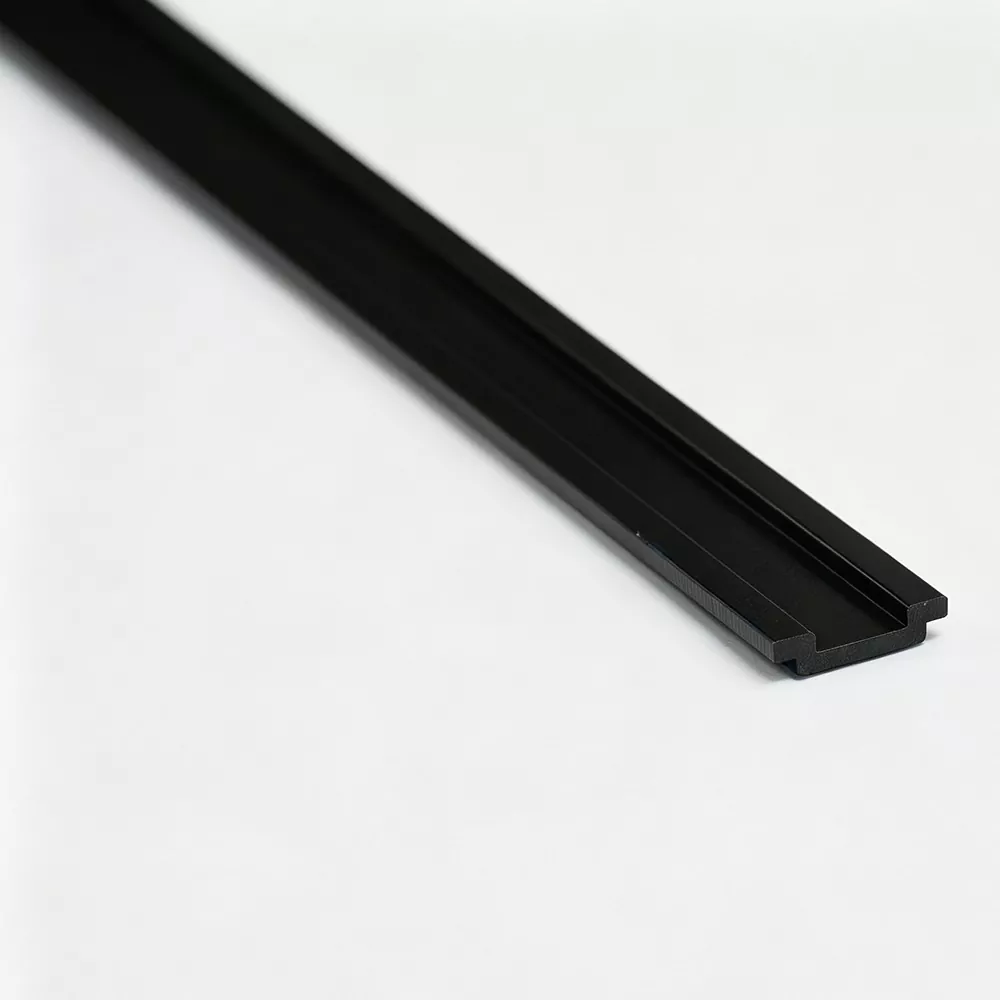

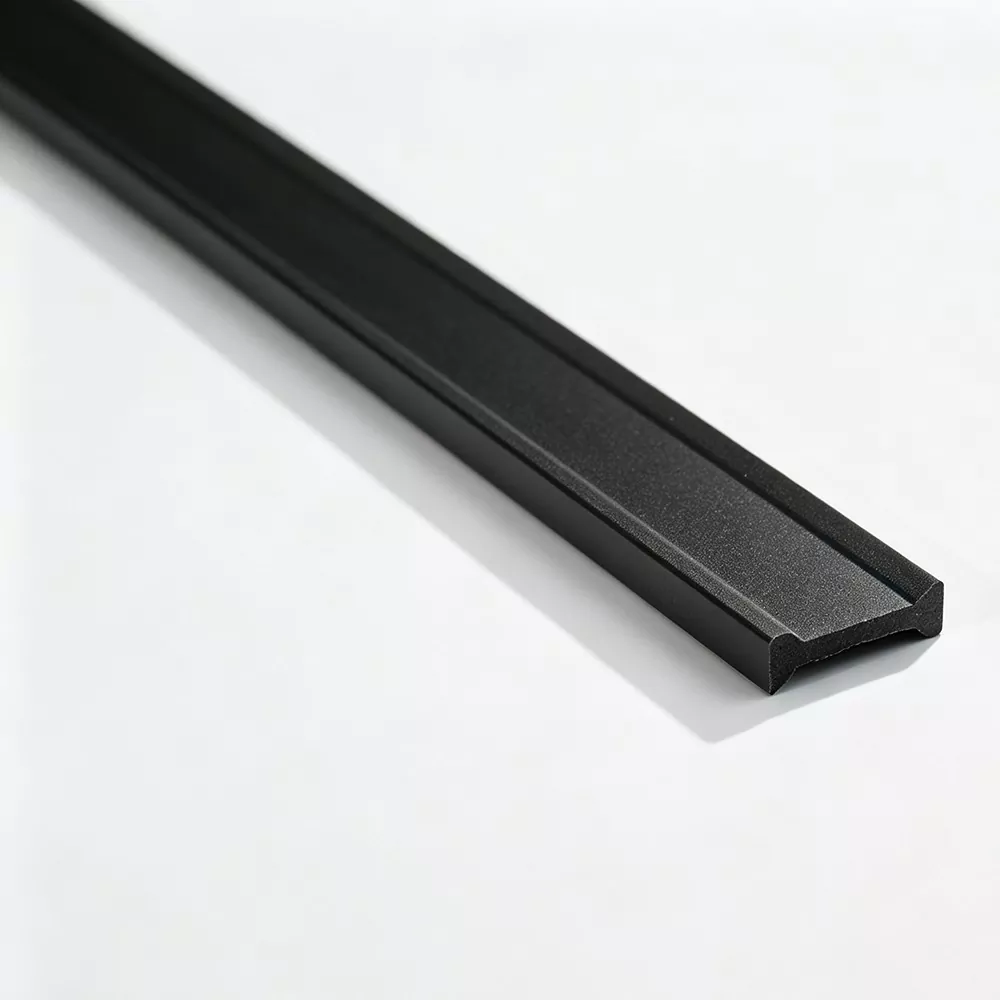

La striscia di isolamento termico per porte in alluminio è installata tra sezioni di alluminio separate di un profilo di porta tagliato termicamente. Crea una barriera in poliammide all'interno del telaio o dell'anta, riducendo il percorso continuo dell'alluminio tra i lati esterno ed interno.
Poiché le porte in alluminio comprendono ante mobili, sezioni del telaio più grandi, aree della ferramenta e aperture e chiusure ripetute, la striscia di isolamento termico deve funzionare in modo affidabile con il sistema di collegamento meccanico del profilo. La sua sezione trasversale e la geometria di bloccaggio devono quindi corrispondere accuratamente all'estrusione di alluminio.
I profili delle porte possono avere diverse configurazioni di scanalatura a seconda della struttura del telaio, del design dell'anta, della disposizione della ferramenta e delle dimensioni del sistema. Una striscia termoisolante per porte in alluminio potrebbe non essere adatta per un'altra.
Jinxing può produrre la striscia in base alle richieste:
· Larghezza e profondità della scanalatura
· Larghezza e spessore della striscia
· Blocco della geometria
· Posizione di inserimento del profilo
· Forma in sezione trasversale
· Lunghezza finita
Per un nuovo sistema di porte, il disegno dell'estrusione dell'alluminio può essere utilizzato per confermare la sezione del listello richiesta prima della produzione.
La striscia utilizza PA66 rinforzato con il 25% di fibra di vetro. Ciò fornisce la rigidità e la resistenza meccanica necessarie affinché il componente in poliammide rimanga agganciato al profilo in alluminio dopo l'assemblaggio.
La geometria della striscia può incorporare le caratteristiche di bloccaggio o impegno richieste in modo che funzioni con la corrispondente estrusione di alluminio durante l'unione del profilo.
L'estrusione e la calibrazione stabili aiutano a mantenere le dimensioni del profilo specificate, supportando un inserimento coerente tra i lotti di produzione.
La striscia di isolamento termico fa parte del gruppo del profilo fisso piuttosto che dell'hardware mobile stesso. Le sue proprietà meccaniche e la stabilità dimensionale aiutano a mantenere la connessione progettata tra le sezioni di alluminio durante il normale funzionamento della porta.
Il materiale può essere valutato per l'invecchiamento termico, le proprietà di trazione a diverse temperature e l'espansione lineare in base ai requisiti di prova applicabili.

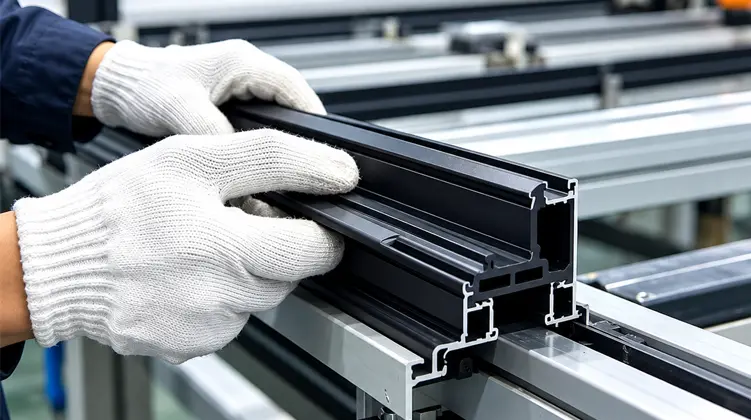

La striscia di isolamento termico per porte in alluminio viene generalmente installata nelle scanalature predisposte delle sezioni in alluminio prima che il profilo venga unito meccanicamente.
La sequenza di montaggio prevede generalmente:
Preparazione della scanalatura → Inserimento della striscia → Allineamento della posizione → Rullatura meccanica → Ispezione del profilo
Le dimensioni della striscia devono essere compatibili con l'attrezzatura di inserimento e i parametri di laminazione. Uno scarso adattamento dimensionale può rendere difficoltoso l'inserimento o influenzare la connessione finale tra le sezioni di alluminio.
La posizione esatta del nastro isolante dipende dal sistema di profili della porta. Può essere incorporato nel profilo del telaio principale o dell'anta dove la sezione in alluminio è divisa in parti termicamente separate.
Per profili con sezioni diverse, la Striscia Termoisolante per Porte in Alluminio può richiedere bordi di chiusura, sfalsamenti o altre caratteristiche geometriche specifici. Questo è il motivo per cui Jinxing considera l'estrusione di alluminio come riferimento principale quando sviluppa una striscia isolante per porte.
Jinxing utilizza principalmente PA66 GF25 per le strisce di isolamento termico delle porte in alluminio.
Il rinforzo in fibra di vetro aumenta la rigidità del materiale PA66 e aiuta la striscia a resistere alle sollecitazioni meccaniche associate all'assemblaggio del profilo. Per i progetti personalizzati, i requisiti dei materiali possono essere confermati in base alle specifiche tecniche del cliente e agli standard applicabili.
Per le applicazioni su porte in alluminio, i punti di ispezione importanti includono:
|
Elemento di ispezione |
Scopo |
|
Sezione trasversale |
Conferma che la striscia corrisponde all'estrusione di alluminio |
|
Larghezza e spessore |
Controlla l'inserimento e il coinvolgimento del profilo |
|
Condizioni superficiali |
Identifica i difetti che influenzano l'elaborazione |
|
Proprietà tensili |
Valuta la resistenza meccanica |
|
Durezza |
Controlla la consistenza del materiale |
|
Invecchiamento termico |
Valuta le prestazioni dopo l'esposizione al calore |
|
Espansione lineare |
Valuta il comportamento dimensionale al variare della temperatura |
I requisiti di test possono essere concordati in base all'applicazione del cliente e agli standard applicabili.

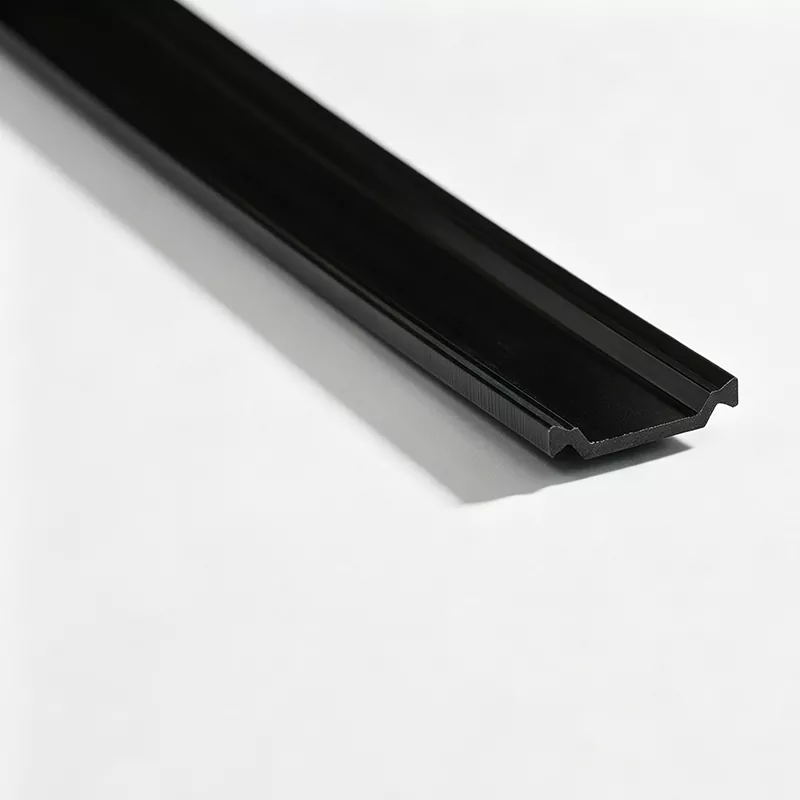

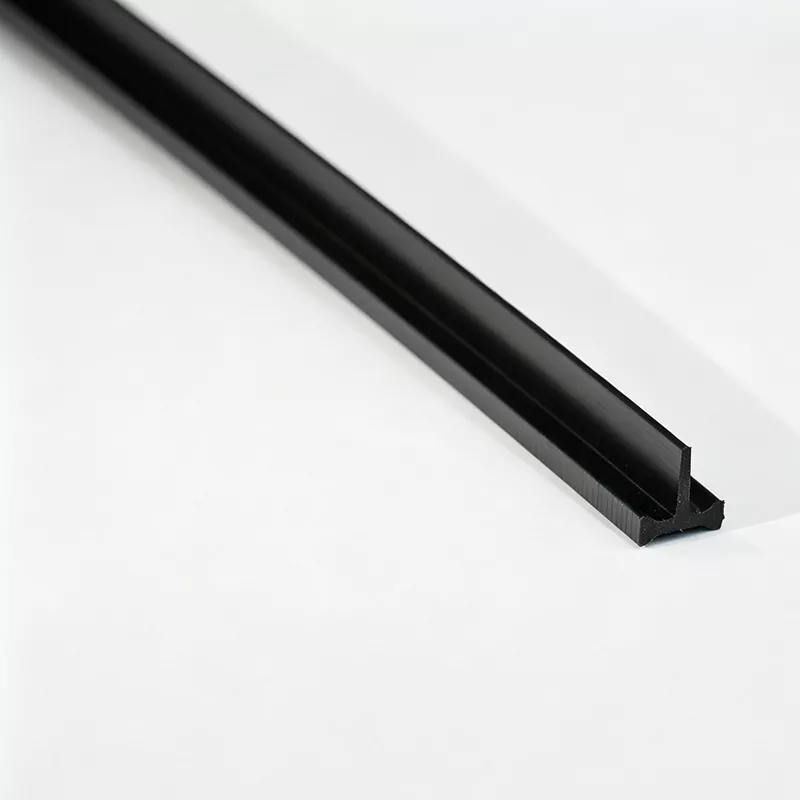

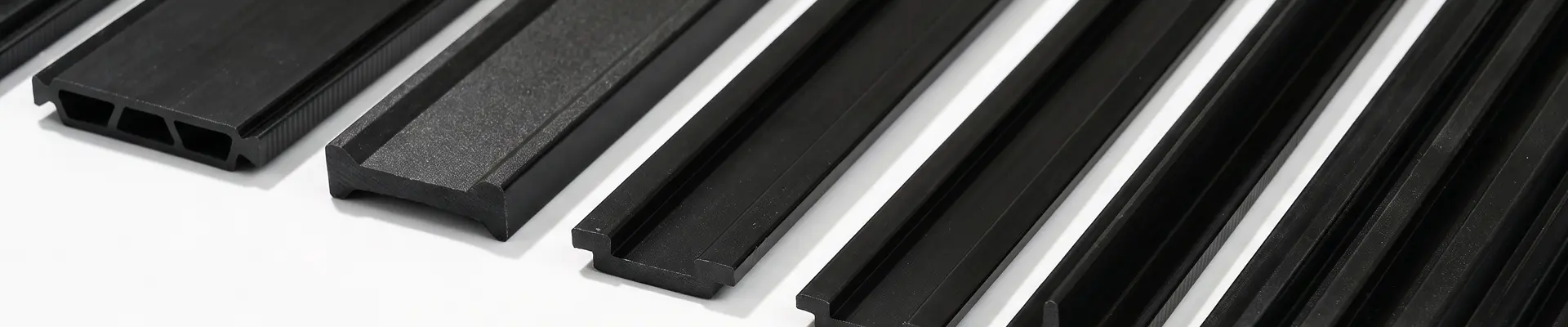

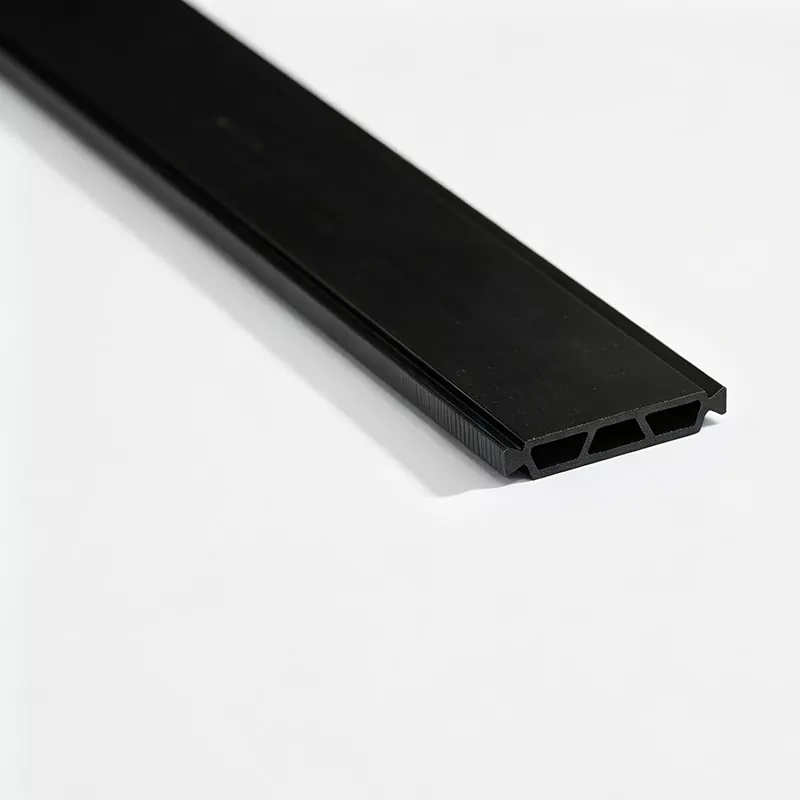

Quando una striscia standard di tipo I, tipo C o tipo T non corrisponde all'estrusione della porta, Jinxing può sviluppare una sezione personalizzata.
I clienti possono fornire:
Disegno del profilo in alluminio
Il riferimento più diretto per determinare la geometria del nastro richiesta.
Campione di striscia esistente
Utile quando si sostituisce un fornitore esistente o si riproduce un profilo attuale.
Dimensioni della sezione
Adatto quando non è disponibile un disegno tecnico completo.
Jinxing può quindi procedere con la conferma della sezione, lo sviluppo degli strumenti, la produzione di prova e la produzione di massa.
Si tratta di un profilo in poliammide installato tra sezioni di alluminio separate in un sistema di porte a taglio termico per interrompere la connessione metallica diretta tra i due lati.
PA66 fornisce la base polimerica, mentre il rinforzo in fibra di vetro al 25% aumenta la rigidità e la resistenza meccanica per l'assemblaggio del profilo.
SÌ. Jinxing può sviluppare diverse sezioni e dimensioni a seconda dell'estrusione della porta in alluminio.
Fornire il disegno del profilo in alluminio o un campione fisico di striscia. Le dimensioni della scanalatura e la geometria di bloccaggio possono quindi essere verificate rispetto alla sezione della striscia proposta.
SÌ. Le sezioni non standard possono essere sviluppate secondo disegni, campioni o dimensioni tecniche confermate.
Sì, fa parte della separazione termica all'interno del telaio in alluminio. Tuttavia, le prestazioni termiche di una porta completa in alluminio dipendono anche dal design del telaio, dai vetri, dalle guarnizioni, dalla ferramenta e da altri componenti.
