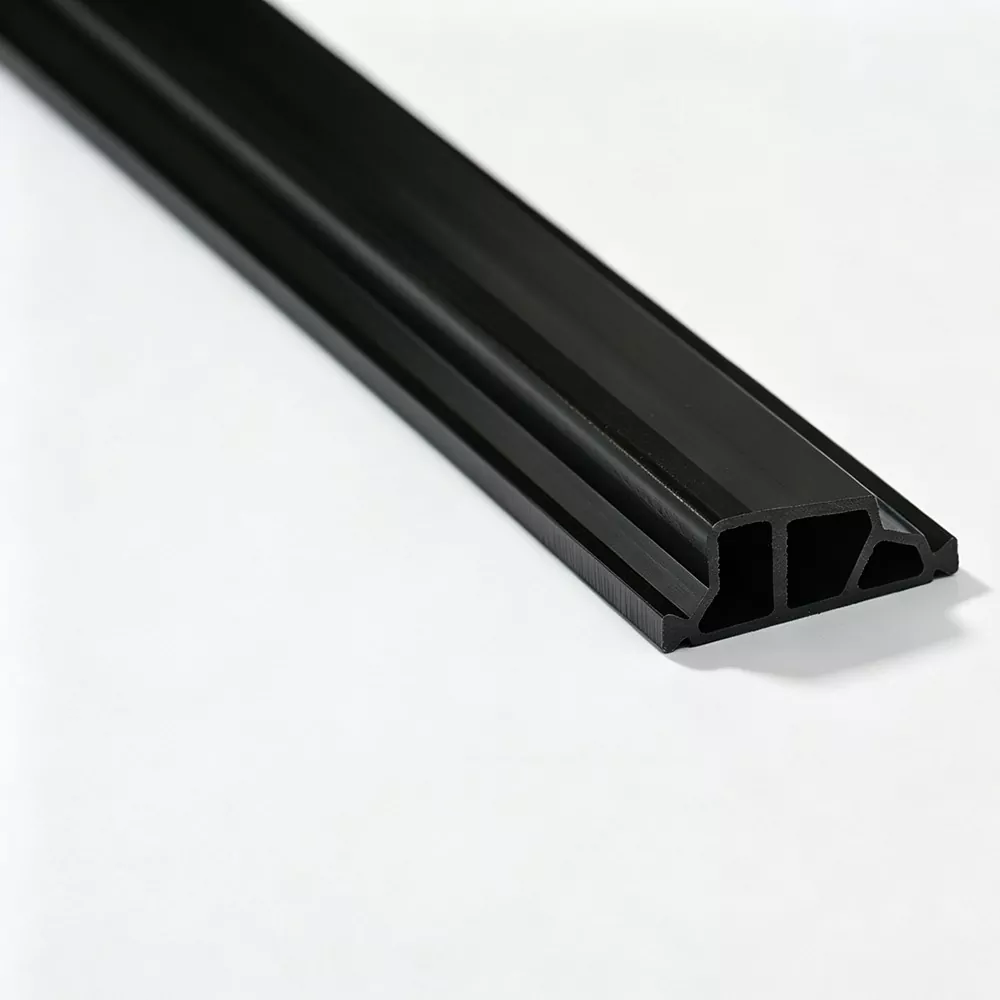

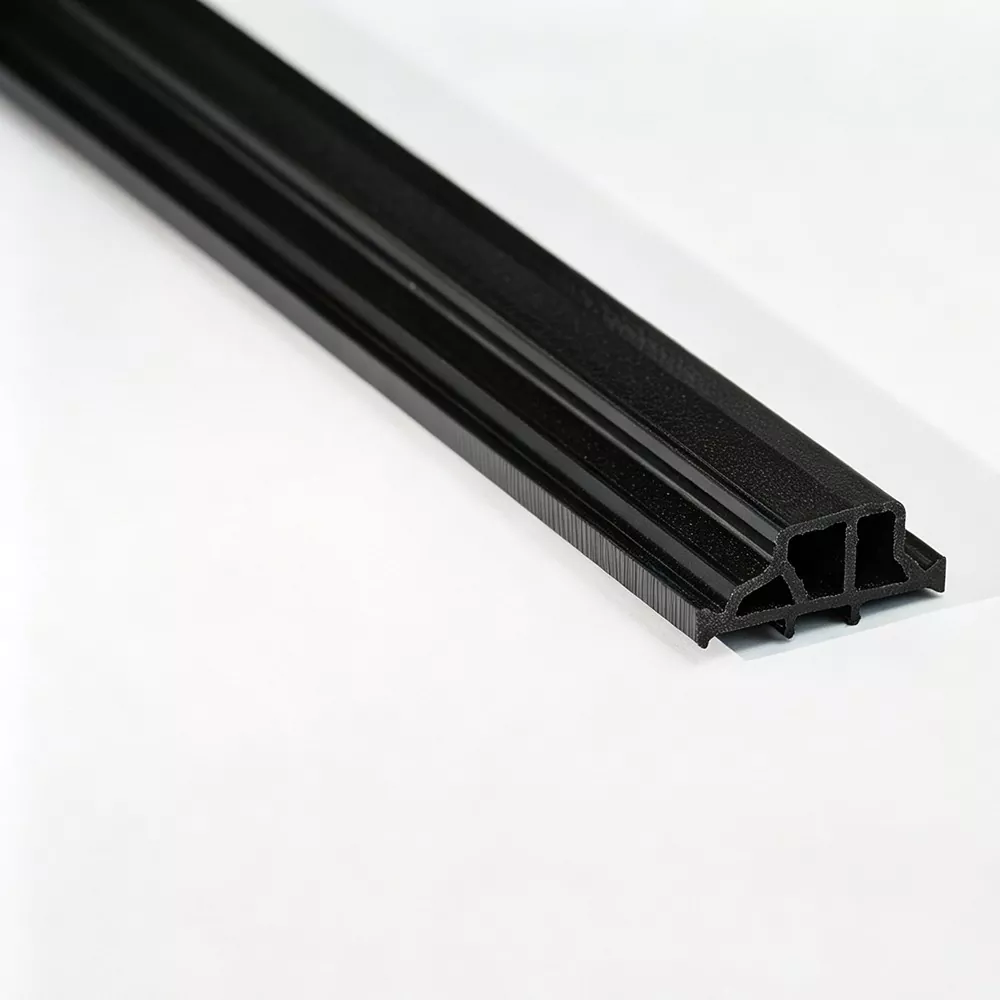

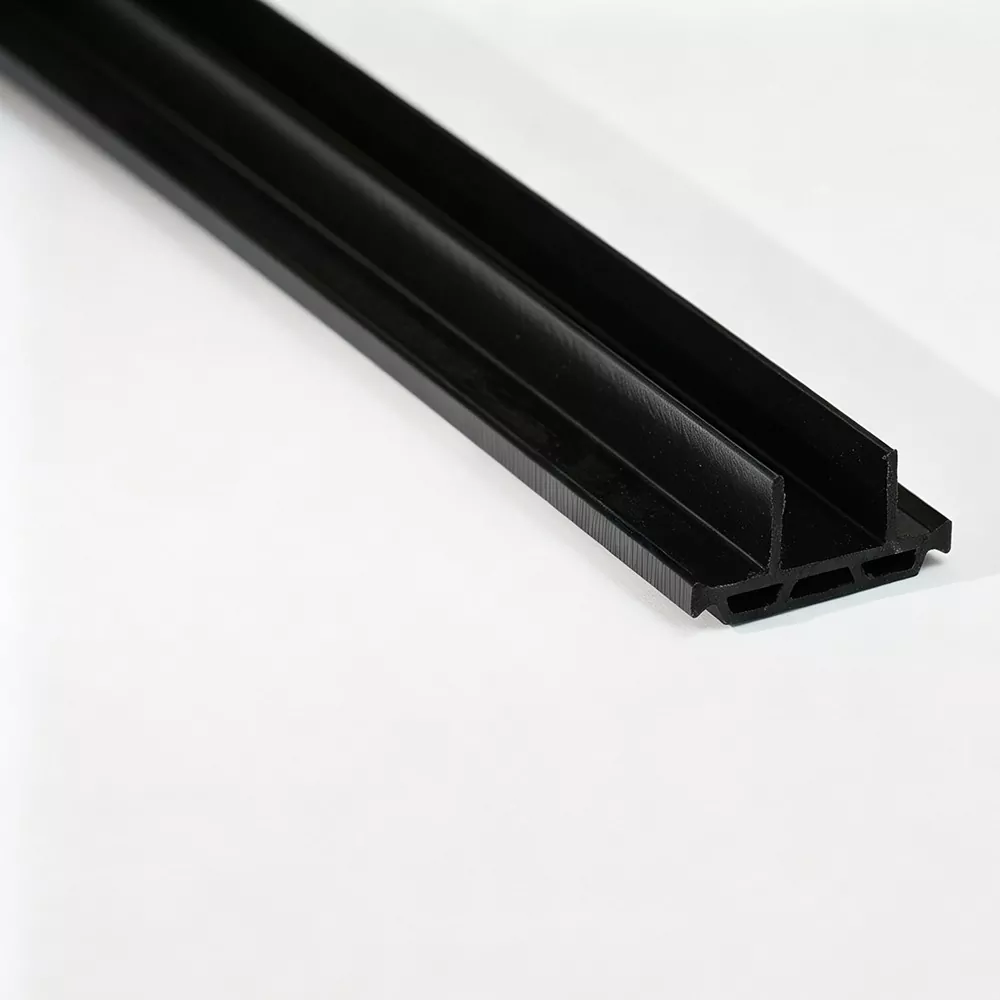

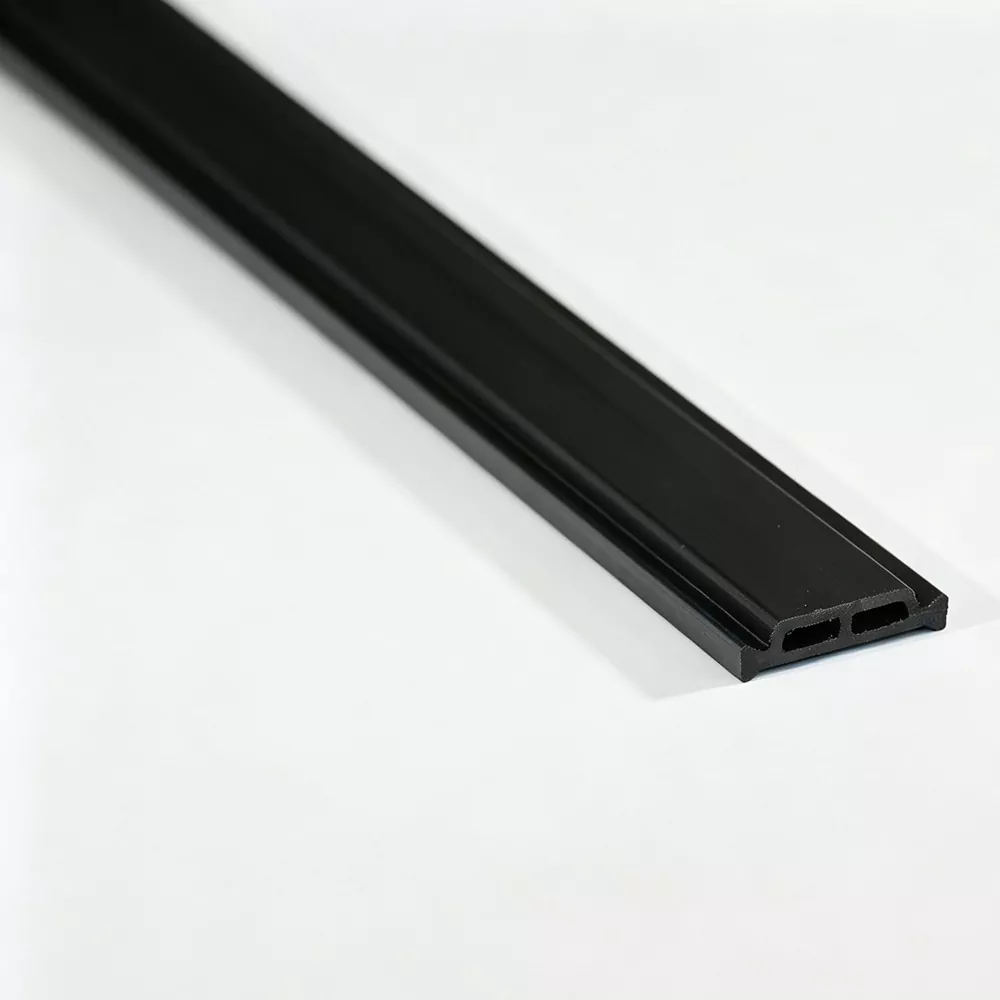

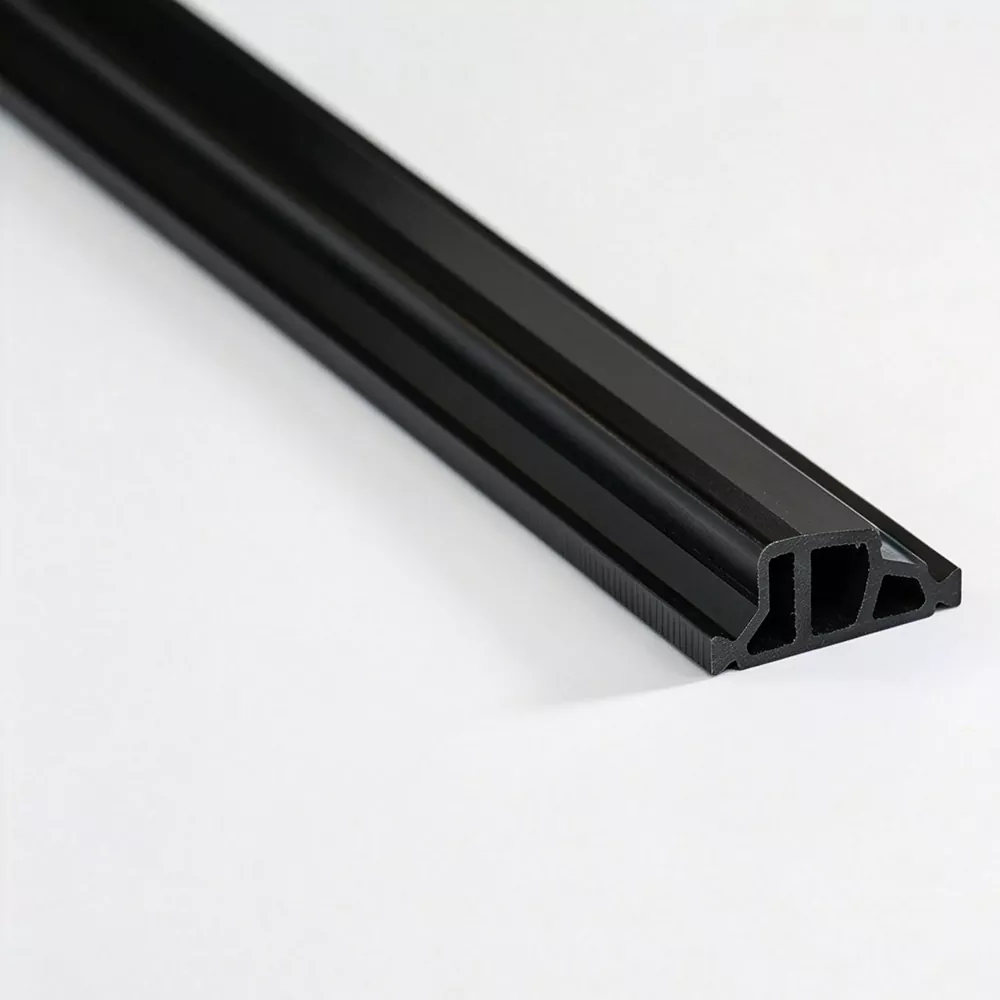

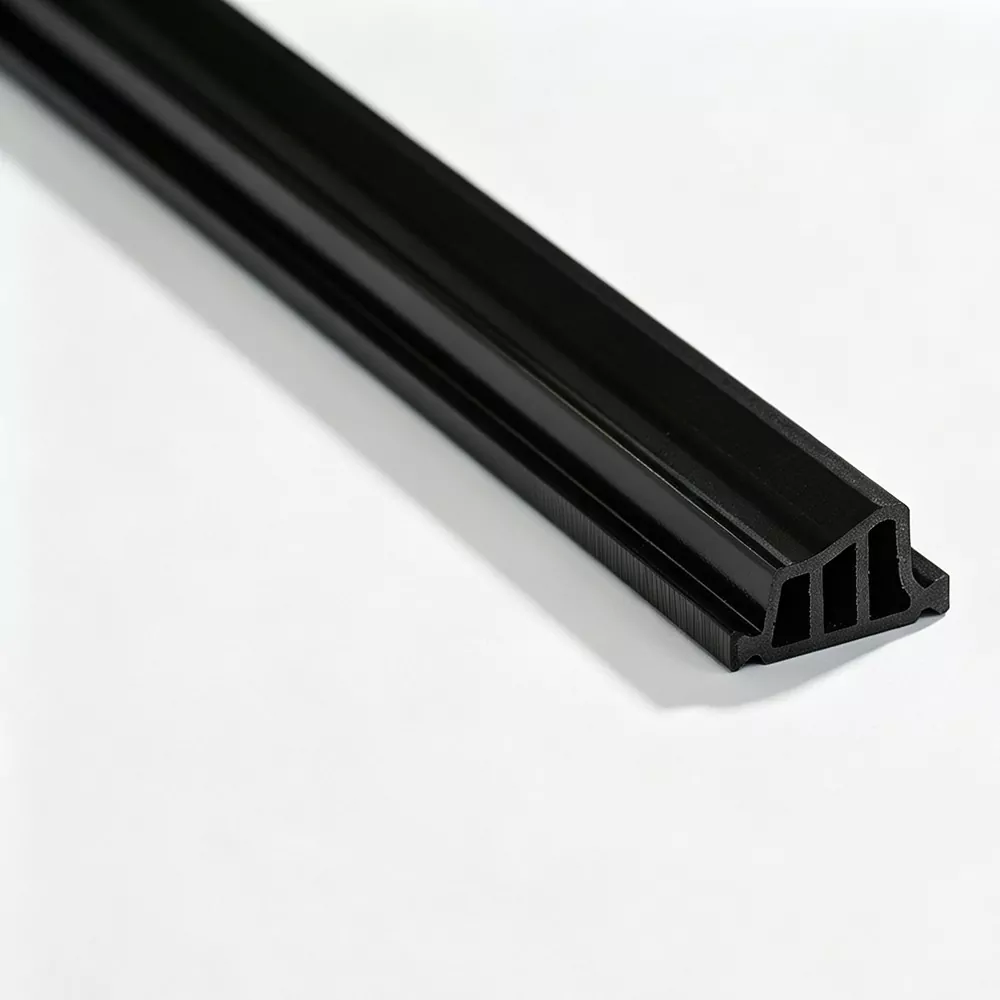

La striscia a taglio termico a camera cava offerta da Jinxing in Cina è progettata per profili in alluminio in cui la sezione a taglio termico incorpora una o più camere chiuse. La struttura della camera separa le sezioni in alluminio aggiungendo un percorso più lungo per il trasferimento di calore attraverso il gruppo del profilo.
Jinxing produce il profilo tramite estrusione e può sviluppare la sezione secondo il disegno del profilo in alluminio del cliente. Le dimensioni della sezione trasversale, l'attrezzatura, il colore, la lunghezza e il formato di fornitura possono essere confermati in base al progetto finale del profilo.
Poiché l'esatta geometria della camera cava varia in base al design del profilo, è necessario confermare le seguenti informazioni per ciascun progetto:
|
Parametro |
Specifica |
|
Materiale |
PA66GF25 |
|
Tipo di profilo |
Striscia a taglio termico a camera cava |
|
Sezione trasversale |
Personalizzato in base al profilo in alluminio |
|
Larghezza/Altezza |
Secondo il disegno |
|
Geometria della camera |
Secondo il disegno del profilo |
|
Colore |
Secondo i requisiti dell'ordine |
|
Modulo di fornitura |
Dritto o a spirale |
|
Lunghezza |
Secondo i requisiti dell'ordine |
|
Utensileria |
Esistenti o di nuova realizzazione secondo la sezione |
|
Elaborazione |
Taglio a misura e altre lavorazioni concordate |
Una striscia a taglio termico a camera cava è un profilo isolante in poliammide con spazio interno racchiuso all'interno della sua sezione trasversale. È installato tra sezioni di alluminio separate per ridurre il trasferimento di calore diretto attraverso il telaio metallico.
La struttura cava è parte della geometria del profilo e non un componente isolante separato. Pertanto, la disposizione della camera, le dimensioni esterne e le aree di contatto devono corrispondere al profilo di alluminio ricevente.
· Materiale PA66 GF25 - Poliammide 66 rinforzata con fibra di vetro al 25%.
· Struttura a camera vuota - Le camere chiuse fanno parte della sezione trasversale isolante.
· Profilo estruso – L'estrusione continua consente di produrre la geometria della sezione richiesta tramite attrezzature dedicate.
· Corrispondenza del profilo: le dimensioni e la geometria della camera possono essere sviluppate attorno al profilo in alluminio.
· Fornitura flessibile - È possibile prendere in considerazione la fornitura diretta o a spirale in base al processo di produzione.
La camera cava modifica la geometria della sezione isolante e può aumentare la distanza che il calore deve percorrere attraverso la zona del taglio termico. Ciò rende la struttura rilevante quando la progettazione del profilo in alluminio richiede più di una semplice sezione isolante solida.
La prestazione termica effettiva, tuttavia, è determinata dall'assemblaggio completo del profilo in alluminio, compresa la geometria dell'alluminio, le dimensioni del taglio termico, la configurazione dei vetri o dei pannelli e le condizioni di installazione. La striscia dovrebbe quindi essere selezionata come parte del sistema di profili completo piuttosto che come componente isolato.
Utilizzato in sistemi di porte e finestre in alluminio termicamente isolati dove il design del profilo richiede una sezione a taglio termico camerata.
Adatto per profili di facciate selezionate che richiedono una sezione isolante definita tra i componenti in alluminio.
La struttura a camera cava può essere presa in considerazione per la progettazione di profili in cui la geometria della sezione trasversale e la profondità del taglio termico devono essere coordinate con l'estrusione dell'alluminio.
La sezione a taglio termico può essere sviluppata insieme ad un nuovo profilo in alluminio in modo che la geometria della camera e la sezione ricevente vengano riviste prima dell'utensileria.
La scelta tra una camera cava e una sezione solida più semplice dovrebbe basarsi sul design del profilo in alluminio piuttosto che presupporre che una struttura sia universalmente migliore.
|
Punto di selezione |
Sezione a camera cava |
Sezione solida semplice |
|
Sezione trasversale |
Include una o più camere chiuse |
Geometria solida generalmente più semplice |
|
Percorso termale |
La geometria della camera può aumentare il percorso di trasferimento del calore |
Dipende principalmente dallo spessore del nastro e dalla sezione complessiva |
|
Integrazione del profilo |
Richiede la corrispondenza della camera e della geometria ricevente |
Spesso più semplice laddove la sezione di ricezione è meno complessa |
|
Sviluppo |
Adatto per progetti di profili dedicati |
Adatto per sezioni standard più semplici |
La scelta finale dovrebbe basarsi sul disegno del profilo in alluminio, sulla geometria del taglio termico richiesta e sul processo di fabbricazione.
Jinxing forma profili a camera cava mediante estrusione utilizzando utensili adattati alla sezione trasversale richiesta.
Le principali fasi produttive comprendono:
· Preparazione del materiale – PA66 e GF25 vengono preparati secondo la formulazione del materiale confermata.
· Estrusione di profili - Il materiale viene formato in continuo attraverso attrezzature dedicate.
· Raffreddamento e dimensionamento - La sezione viene stabilizzata per mantenere la geometria richiesta.
· Ispezione e finitura - Il profilo finito viene controllato prima della fornitura diretta o in bobina.
Per le sezioni speciali, i requisiti degli utensili devono essere confermati dal disegno completo del profilo di alluminio prima della produzione.
Jinxing controlla le fasi principali di preparazione del materiale, estrusione, raffreddamento, dimensionamento, ispezione e finitura.
Le principali dimensioni esterne e la relativa geometria della camera vengono controllate rispetto alle specifiche del prodotto confermate.
I materiali in entrata PA66 e fibra di vetro vengono ispezionati secondo le procedure di controllo dei materiali dell'azienda, mentre le condizioni di estrusione e raffreddamento vengono monitorate durante la produzione.
In base ai requisiti di prodotto e di test applicabili, la valutazione di laboratorio può coprire densità, durezza Shore, resistenza alla trazione longitudinale e trasversale, resistenza all'acqua, invecchiamento termico e coefficiente di espansione lineare.
I profili finiti vengono controllati per quanto riguarda l'aspetto e le dimensioni prima della spedizione, con la relativa documentazione di ispezione fornita in base ai requisiti dell'ordine concordati.
Per i profili a taglio termico a camera cava il valore principale non è semplicemente il materiale o la camera stessa. La sezione deve combaciare con il profilo in alluminio durante tutto l'inserimento e la successiva lavorazione.
Jinxing supporta questo processo attraverso:
· Estrusione di profili PA66 GF25
· Sviluppo di sezioni basate su disegni
· Strumenti dedicati per profili speciali
· Opzioni di alimentazione diritta e a spirale
· Personalizzazione di colori e dimensioni
· Ispezione del profilo prima della spedizione
Questo approccio consente di considerare la sezione a taglio termico insieme al profilo in alluminio anziché selezionarla in modo indipendente.
La camera modifica la geometria della sezione isolante e può aumentare il percorso di trasferimento del calore attraverso l'area del taglio termico. Il suo contributo effettivo dipende dal design completo del profilo in alluminio.
Non necessariamente. La sezione appropriata dipende dalla geometria del profilo in alluminio, dai requisiti di taglio termico e dal processo di fabbricazione. Un profilo a camera cava dovrebbe essere selezionato quando la sua sezione trasversale corrisponde al sistema previsto.
SÌ. Jinxing può esaminare i disegni dei clienti e sviluppare la sezione trasversale e gli strumenti richiesti per i profili a camera cava applicabili.
Per confermare il prodotto sono utili il disegno della sezione trasversale del profilo di alluminio, le dimensioni richieste del taglio termico, la geometria della camera, il colore, la lunghezza, la forma di fornitura, i requisiti di imballaggio e lavorazione.
La fornitura di bobine può essere presa in considerazione per profili applicabili e processi di produzione. Le specifiche della bobina devono essere confermate in base alla geometria del profilo e all'attrezzatura di lavorazione del cliente.
Il profilo è realizzato in nylon PA66 rinforzato con il 25% di fibra di vetro (GF25).
SÌ. Le dimensioni della sezione trasversale e i colori applicabili possono essere personalizzati in base ai requisiti del profilo confermati e alle condizioni di produzione.
