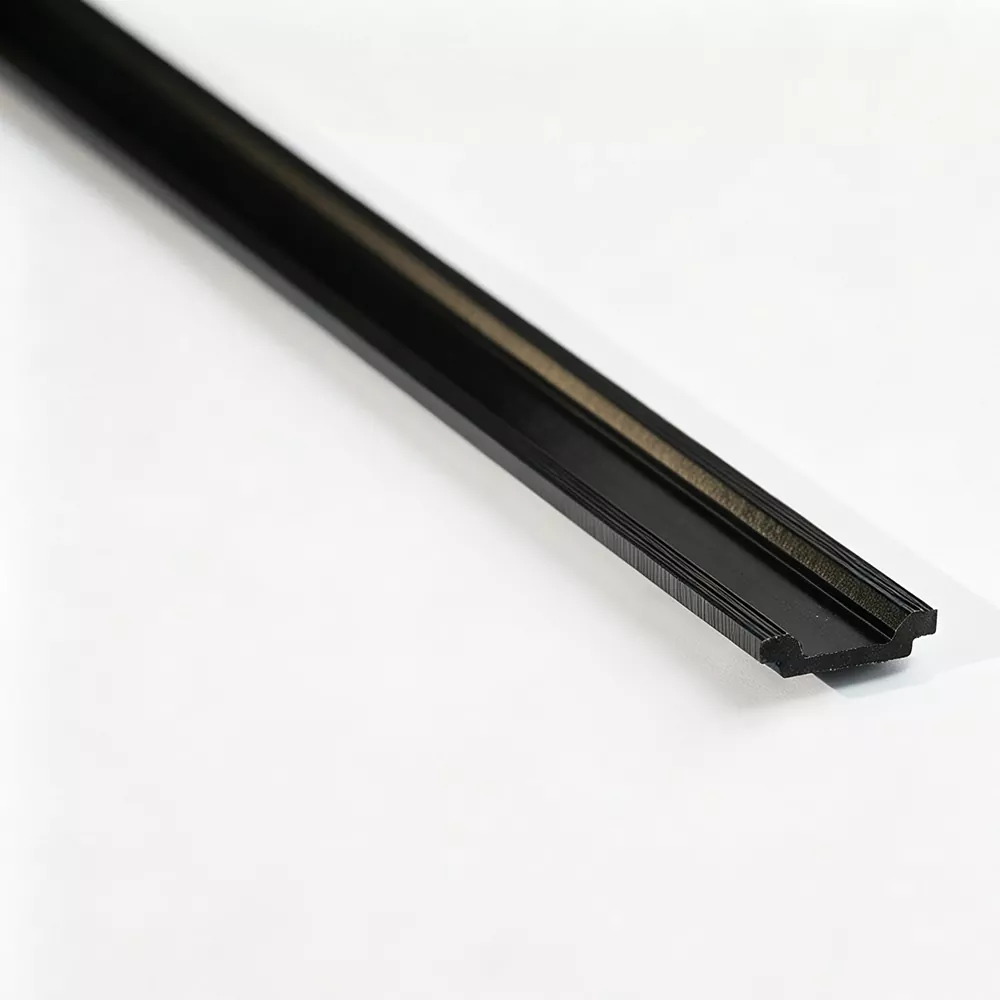

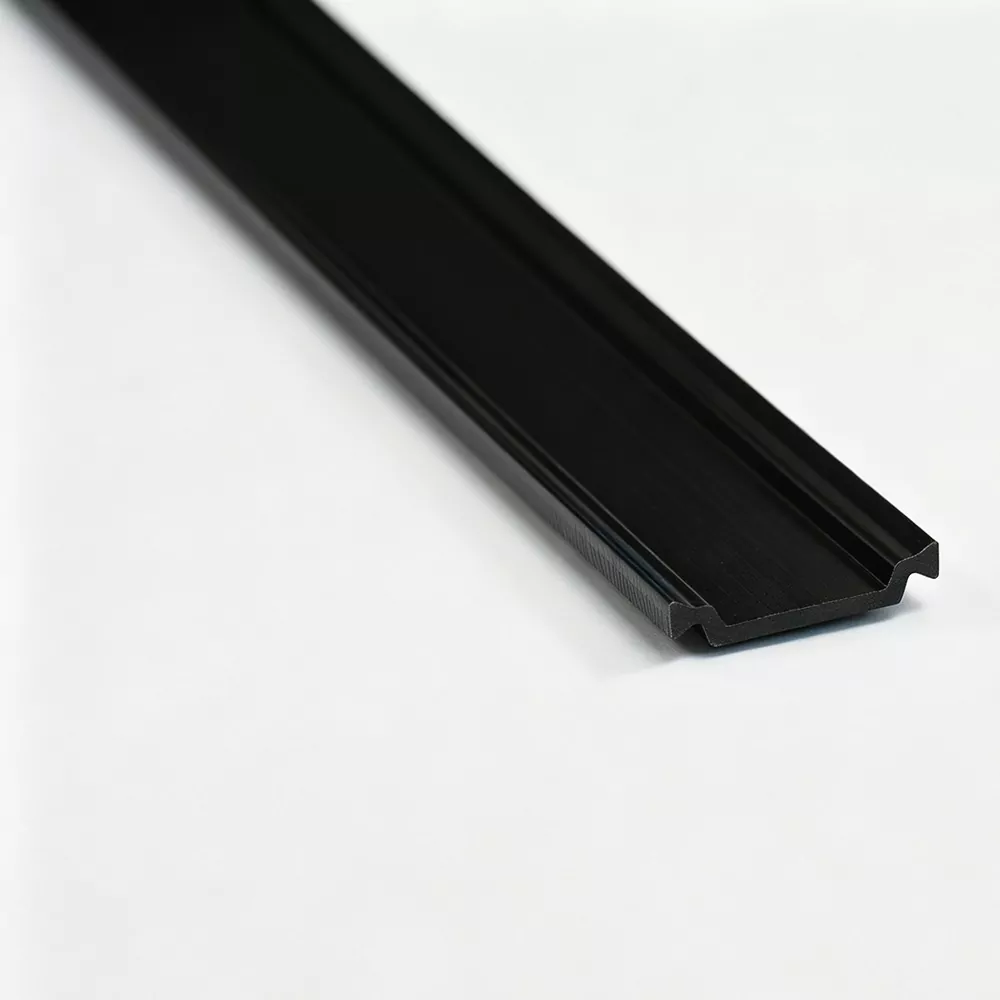

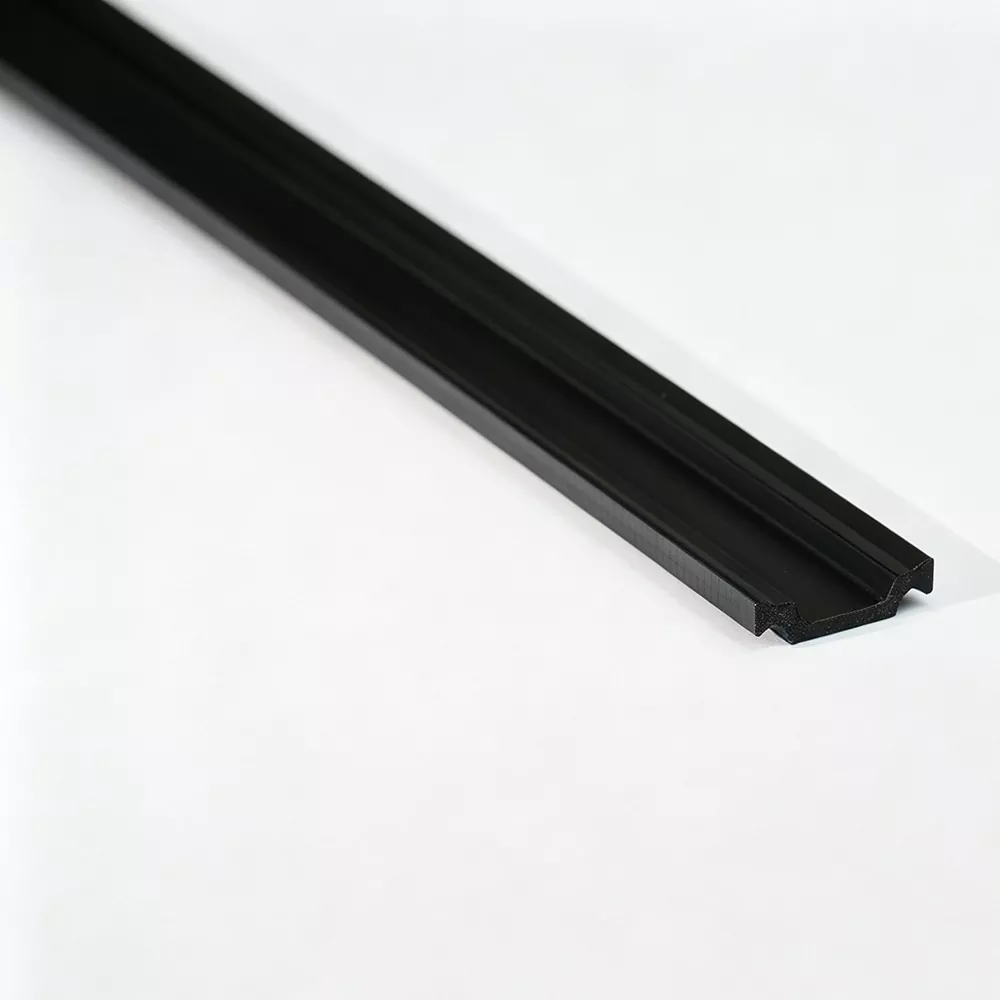

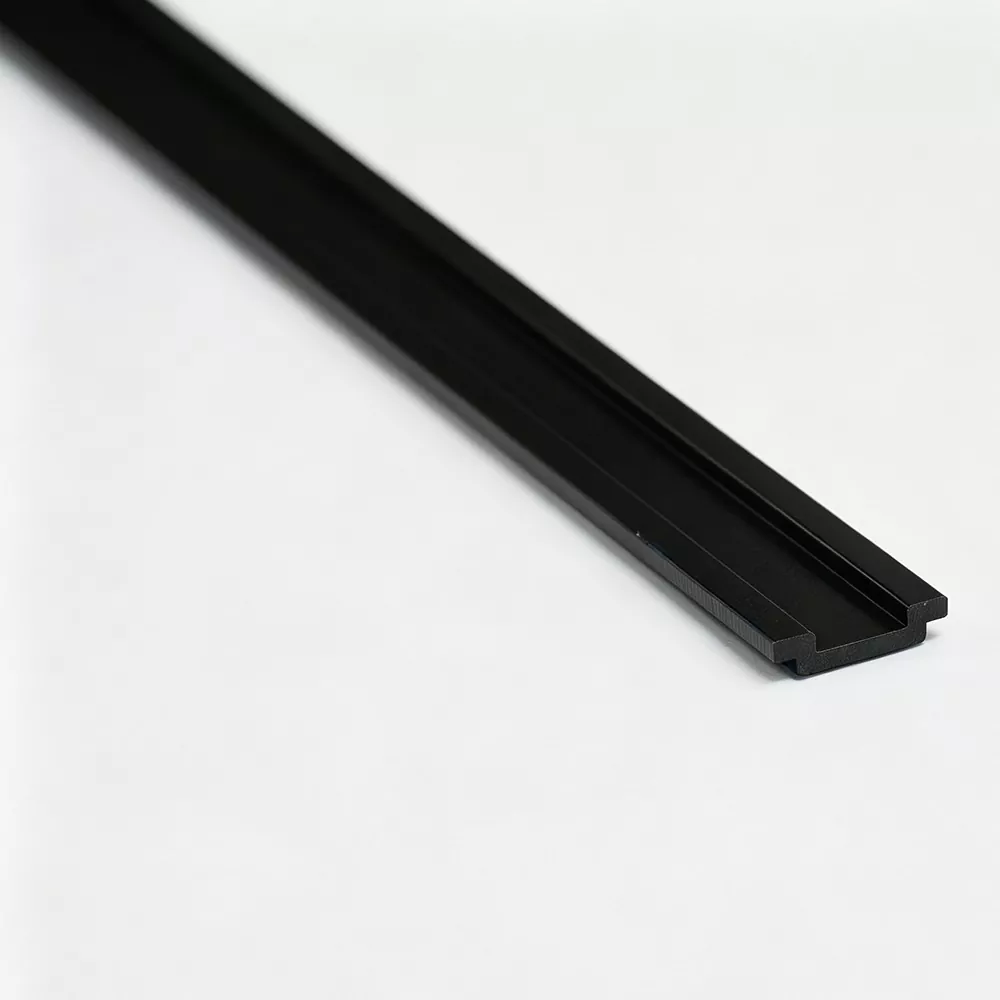

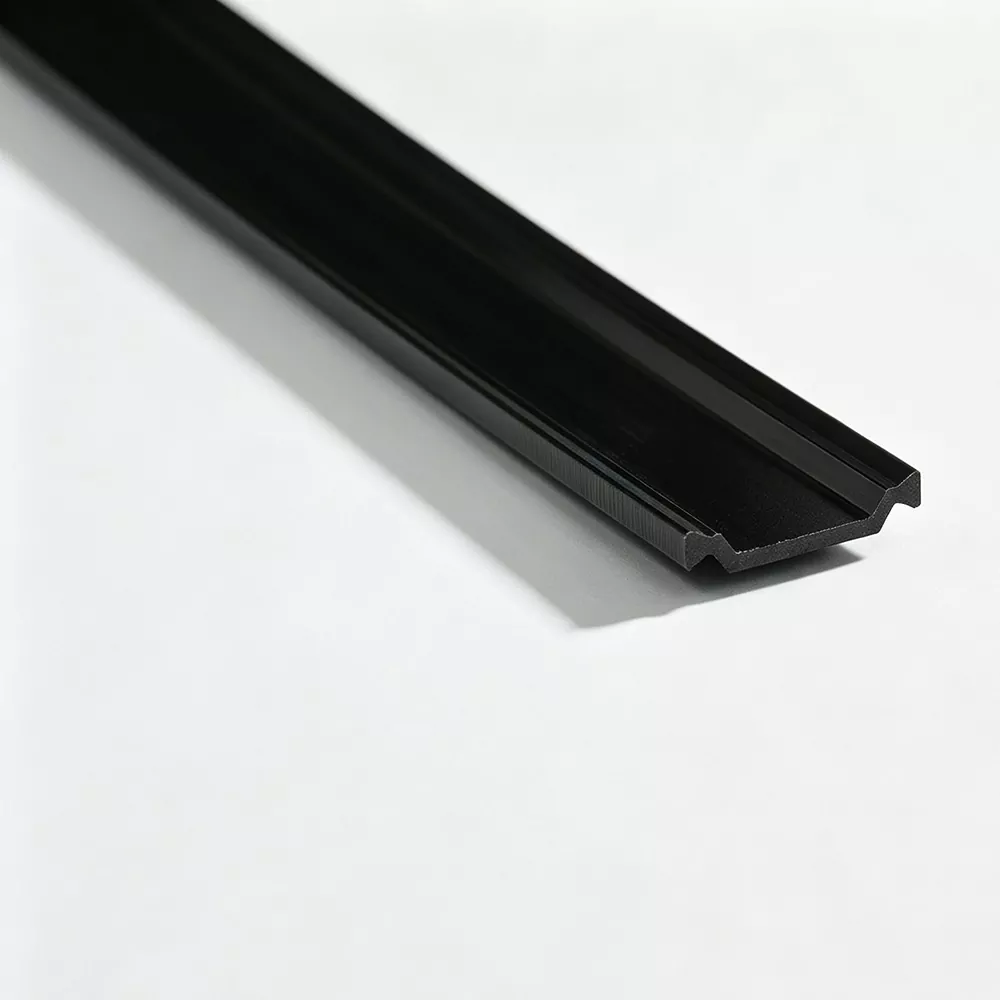

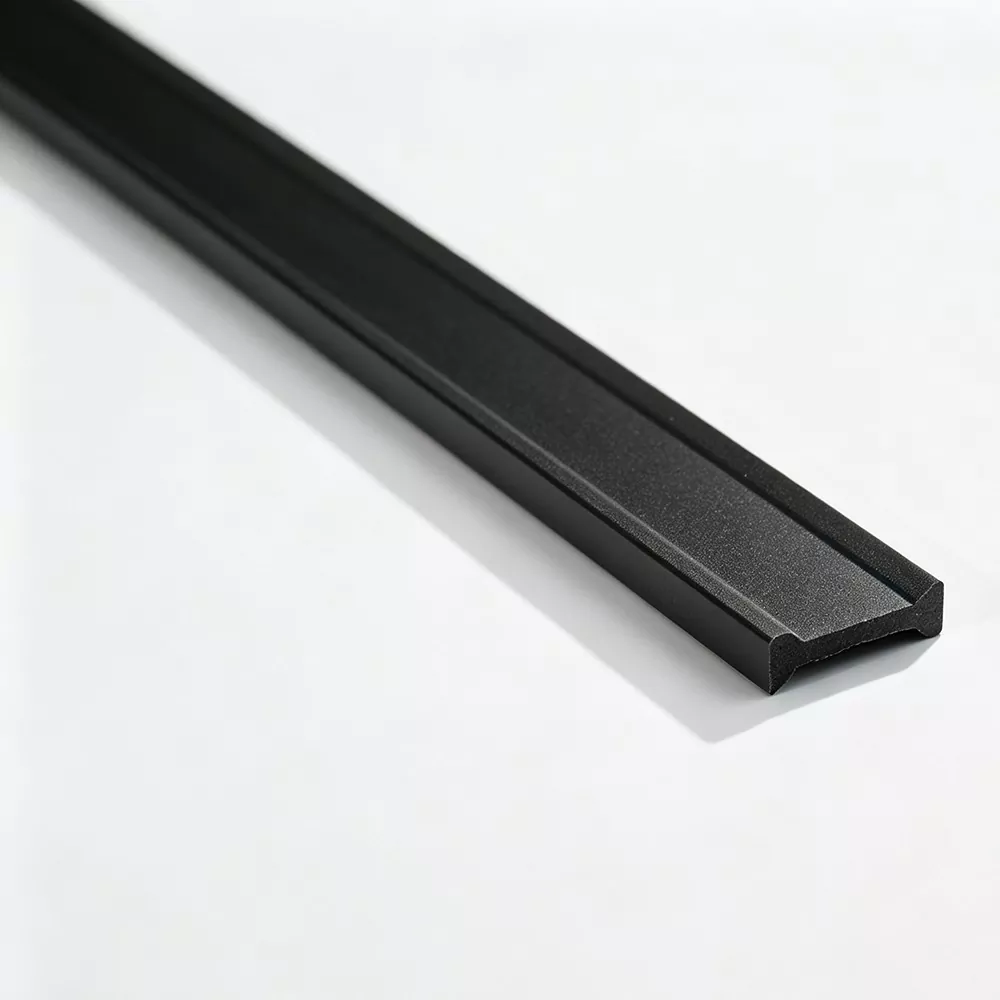

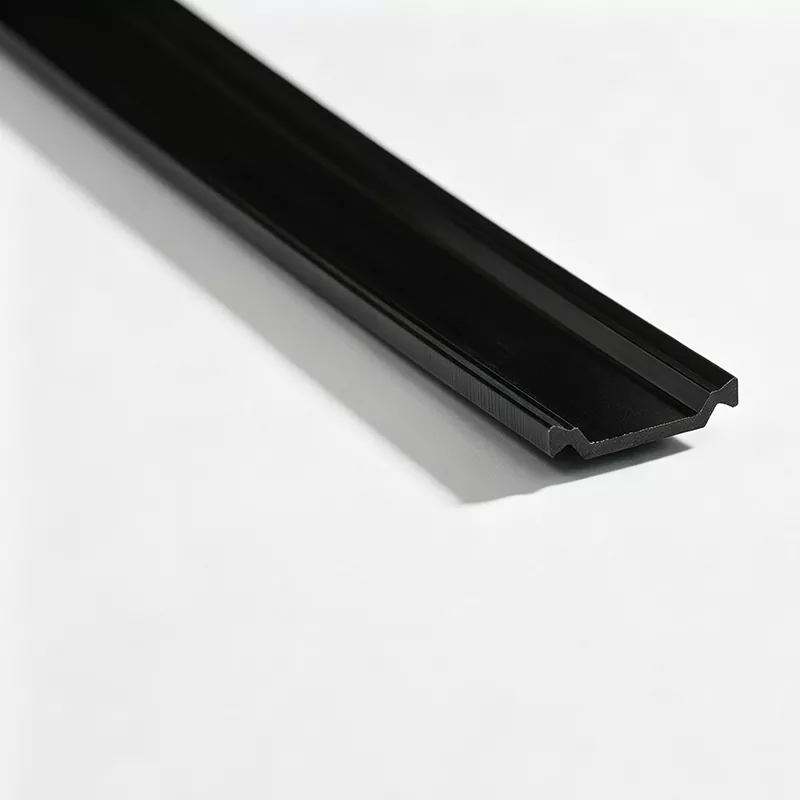

Per i produttori di profili in alluminio, il nastro è disponibile in lunghezze diritte da 6 metri o in bobine da 500 metri. JInxing, un produttore professionale in Cina, produce anche strisce a taglio termico di tipo C non standard sulla base di disegni confermati, comprese modifiche alle dimensioni della sezione, alla lunghezza, al colore e ad altri requisiti di produzione concordati.
Una striscia a taglio termico di tipo C non viene selezionata solo in base alla larghezza o all'altezza. La sua sezione trasversale deve interagire con la corrispondente geometria del profilo di alluminio in modo che il listello possa essere posizionato correttamente durante l'assemblaggio e rimanere idoneo alla successiva lavorazione.
Ciò rende il rapporto tra la sezione della striscia e il profilo in alluminio più importante rispetto alla semplice scelta di una dimensione nominale di tipo C.
Per un nuovo progetto di profilo, il disegno della sezione in alluminio può essere utilizzato per rivedere:
· scanalatura ricevente o geometria di trattenimento
· larghezza e altezza della striscia
· dimensioni della parete o del labbro
· posizione di inserimento richiesta
· condizioni successive di formazione dei rulli
Questo approccio basato sulle sezioni è particolarmente utile per i profili in alluminio non standard dove una striscia standard potrebbe non fornire l'adattamento richiesto.
La striscia di tipo C utilizza nylon PA66 rinforzato con fibra di vetro al 25%. La combinazione di materiali fornisce la struttura del materiale di base utilizzato nelle strisce a taglio termico Jinxing per sistemi di profili in alluminio isolati.
Durante l'estrusione, il composto PA66 e la fibra di vetro vengono trasformati nella geometria del profilo richiesta. Il raffreddamento e il dimensionamento stabilizzano quindi la sezione prima che il nastro passi al taglio o all'avvolgimento.
Il sistema di materiali può essere utilizzato per applicazioni in:
· porte e finestre in alluminio coibentate
· profili in alluminio per facciate continue
· sistemi in alluminio termicamente separati
· produzione di profili che richiedono sezioni a taglio termico di tipo C
La striscia di tipo C viene utilizzata all'interno di una sequenza anziché come componente isolato:
Profilo in alluminio → Inserimento striscia di tipo C → Posizionamento → Formatura a rulli → Profilo a taglio termico finito
Le effettive condizioni di lavorazione dipendono dal design del profilo in alluminio e dalle attrezzature di produzione. Per questo motivo, l'abbinamento delle sezioni dovrebbe essere confermato prima della produzione in serie invece di selezionare la striscia solo con il nome di catalogo.
La sezione di tipo C deve entrare e posizionarsi all'interno della geometria del profilo prevista senza entrare in conflitto con la sezione ricevente.
Dopo l'inserimento il profilo in alluminio può essere sottoposto a rullatura. La sezione del nastro deve quindi corrispondere alla struttura del profilo e alle condizioni di lavorazione specificate.
Il profilo completato dipende dal rapporto tra i profilati di alluminio e la striscia isolante. La geometria coerente della sezione è quindi importante per l'assemblaggio ripetuto del profilo.
Jinxing produce strisce a taglio termico di tipo C attraverso l'estrusione continua anziché la lavorazione del profilo da un blocco solido.
Il nylon PA66 e la fibra di vetro GF25 sono preparati secondo la formulazione di produzione, con i materiali in entrata controllati come parte del processo di controllo dei materiali.
Un sistema di estrusione bivite parallela plastifica e miscela il materiale prima di formare la sezione di tipo C selezionata attraverso attrezzature dedicate.
Il profilo appena formato viene raffreddato e dimensionato per stabilizzarne la geometria. I parametri di processo come la temperatura di estrusione, la velocità di estrazione e le condizioni di raffreddamento vengono controllati durante la produzione.
Le dimensioni della sezione trasversale e le condizioni della superficie vengono controllate durante la produzione. Il materiale finito può quindi essere tagliato alla lunghezza richiesta o fornito sotto forma di bobina.
Le strisce di tipo C possono essere incorporate nei profili di porte e finestre in alluminio termicamente isolati dove il design del profilo comprende una struttura ricevente corrispondente.
Utilizzato nei sistemi di facciata continua in alluminio dove la fascia isolante deve seguire la geometria della specifica sezione del profilo.
È possibile sviluppare profilati di tipo C non standard per profili in alluminio le cui dimensioni della scanalatura o strutture di sostegno non corrispondono alle dimensioni standard dei nastri.
La striscia può essere fornita in forma diritta o in bobina a seconda del processo di inserimento e formatura del produttore del profilo.
Non tutti i profili in alluminio utilizzano una sezione standard di tipo C. Per progetti con una geometria di ricezione speciale, Jinxing può rivedere il disegno del cliente prima della produzione.
La revisione può riguardare:
· Dimensioni della sezione di tipo C
· geometria della scanalatura del profilo in alluminio
· lunghezza richiesta
· colore
· confezione
· condizioni di trattamento
Laddove la specifica sia confermata come fattibile, l'attrezzatura e la produzione possono essere organizzate in base al disegno.
Jinxing controlla la preparazione, l'estrusione, il raffreddamento, il dimensionamento, l'ispezione e la lavorazione finale dei materiali all'interno del suo sistema di produzione.
I materiali PA66 e fibra di vetro in entrata vengono controllati secondo le procedure di controllo dei materiali dell'azienda. Durante l'estrusione, le condizioni dimensionali e superficiali vengono monitorate per mantenere la geometria di tipo C richiesta.
In base ai requisiti di prodotto e di prova applicabili, la valutazione di laboratorio può includere densità, durezza Shore, resistenza alla trazione longitudinale e trasversale, resistenza all'acqua, invecchiamento termico e coefficiente di espansione lineare.
I nastri finiti vengono ispezionati prima della spedizione, con la relativa documentazione di ispezione fornita in base ai requisiti dell'ordine concordati.
Valutiamo la fascia a taglio termico insieme alla sezione del profilo in alluminio, particolarmente importante per le geometrie non standard di tipo C.
Estrusione, raffreddamento, dimensionamento e finitura sono gestiti all'interno del nostro sistema di produzione, consentendo il controllo della sezione di tipo C durante tutto il processo di produzione.
La stessa tipologia di prodotto può essere fornita in formati diversi per adattarsi alla configurazione di elaborazione del profilo dell'acquirente.
Per una sezione speciale di tipo C, possiamo lavorare dal disegno del cliente fino alla conferma dell'attrezzatura e alla produzione.
La differenza principale è la geometria della sezione trasversale e il modo in cui corrisponde al profilo in alluminio. Una striscia di tipo C è prevista per un sistema di profili con una struttura di alloggiamento o di sostegno corrispondente, quindi il disegno della sezione reale è importante nella scelta del prodotto.
Per le sezioni non standard è fortemente consigliato un disegno. Consente di verificare la geometria del nastro rispetto al profilo reale prima dell'utensileria e della produzione.
SÌ. Jinxing può esaminare sezioni di tipo C non standard sulla base dei disegni del cliente e confermare le attrezzature e le condizioni di produzione richieste.
SÌ. La fornitura standard di bobine è di 500 metri per rotolo. Sono disponibili anche strisce diritte da 6 metri.
SÌ. L'elaborazione del taglio a misura può essere organizzata in base ai requisiti dell'ordine confermato.
Le informazioni più utili includono il disegno del profilo in alluminio, le dimensioni richieste della sezione di tipo C, la lunghezza, il colore, il modulo di fornitura, i requisiti di imballaggio e le relative condizioni di lavorazione.
