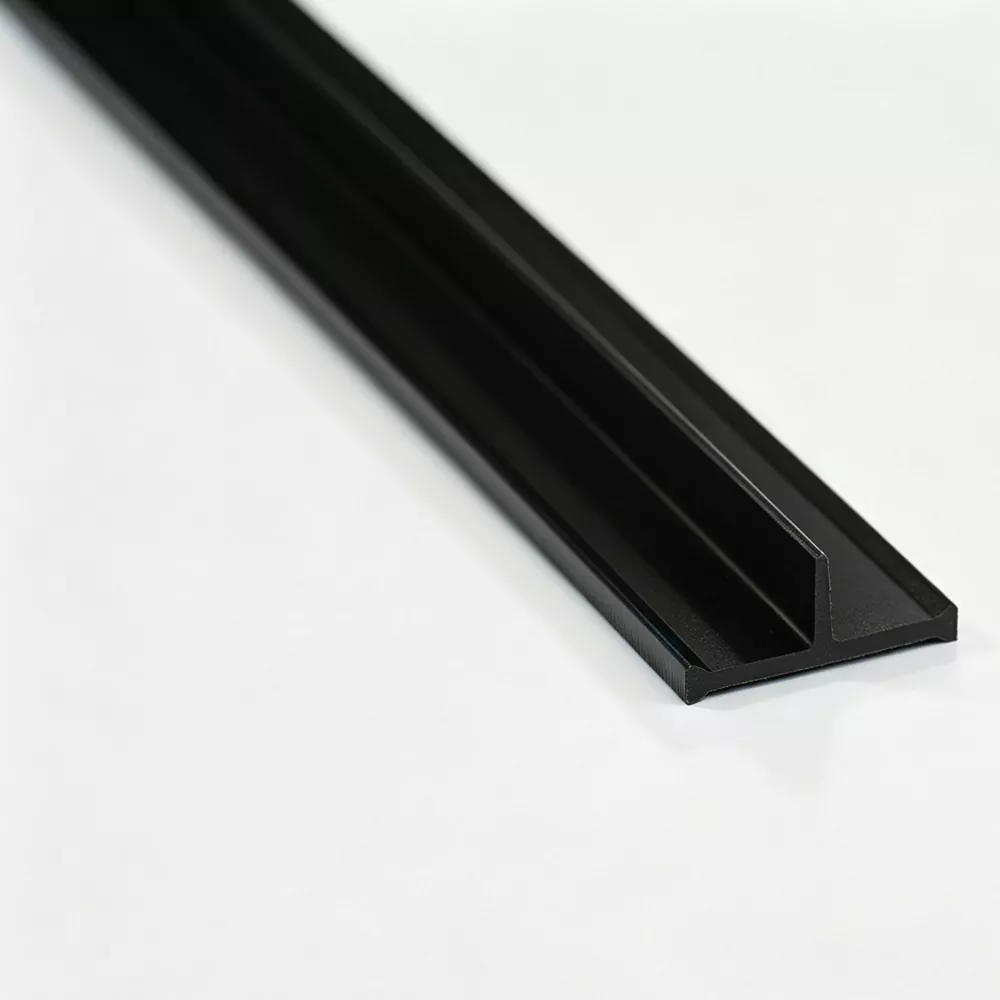

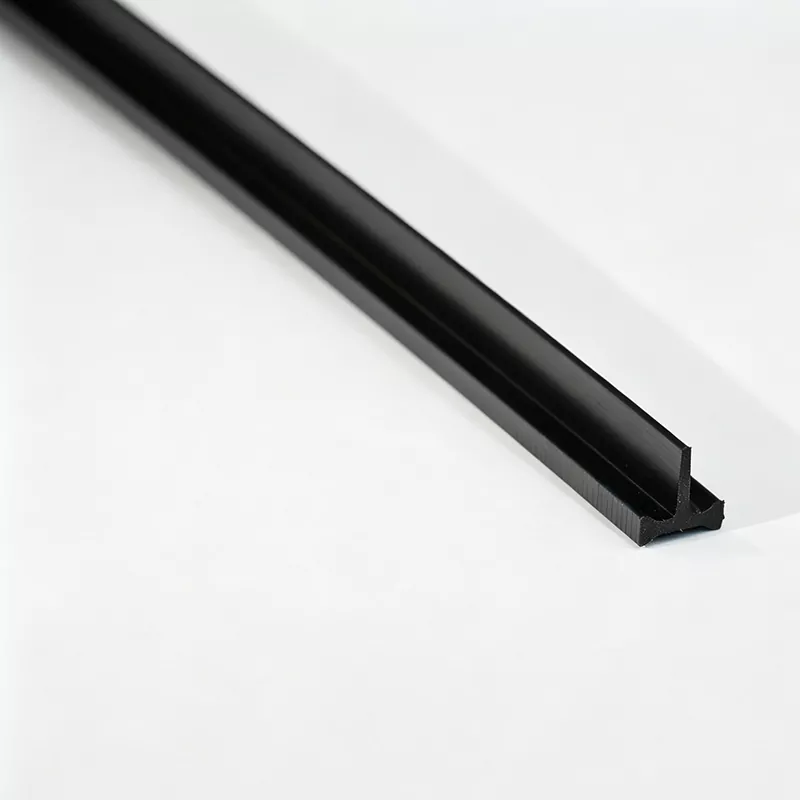

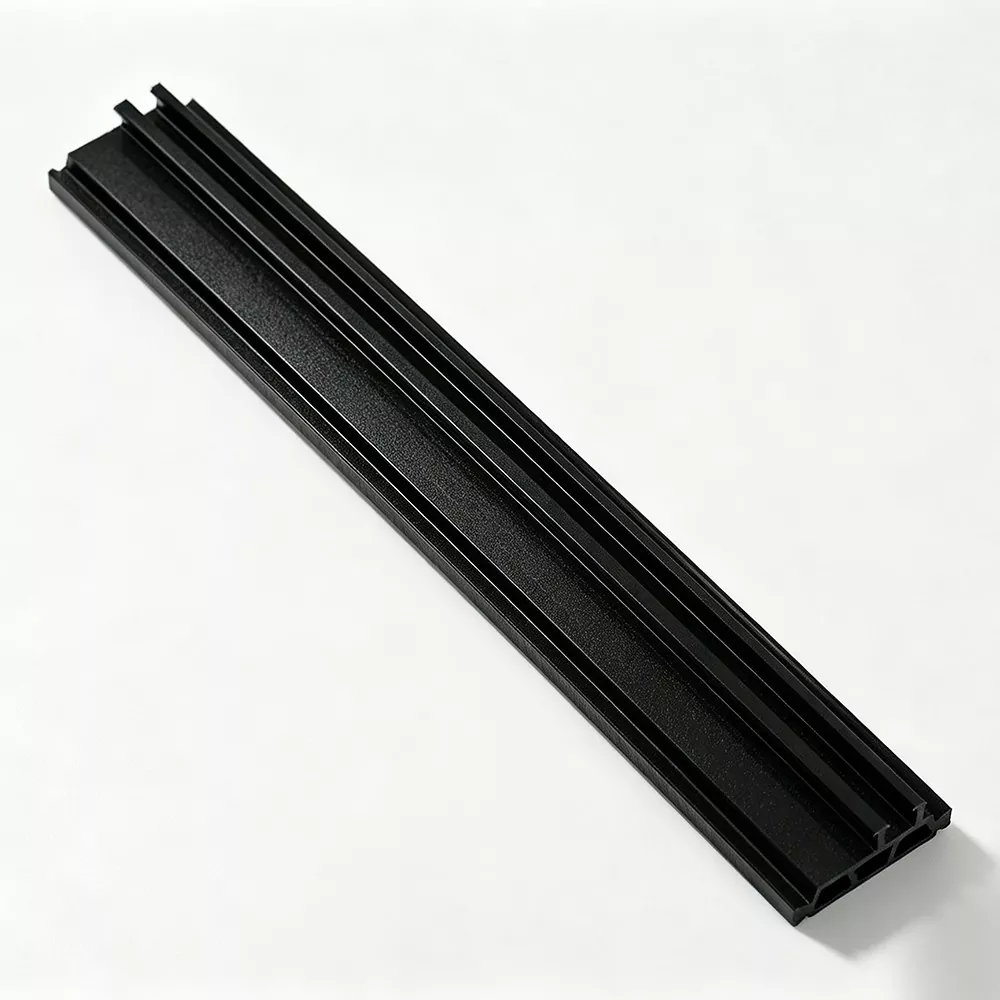

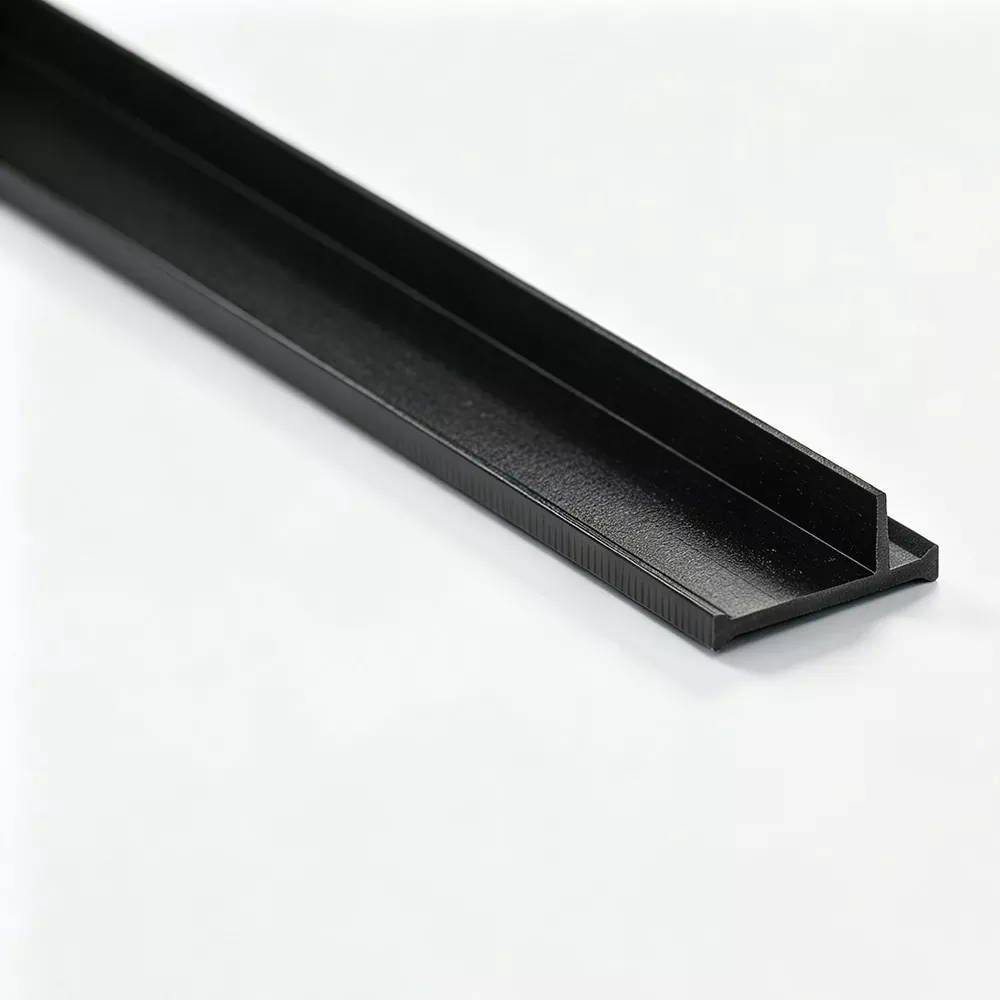

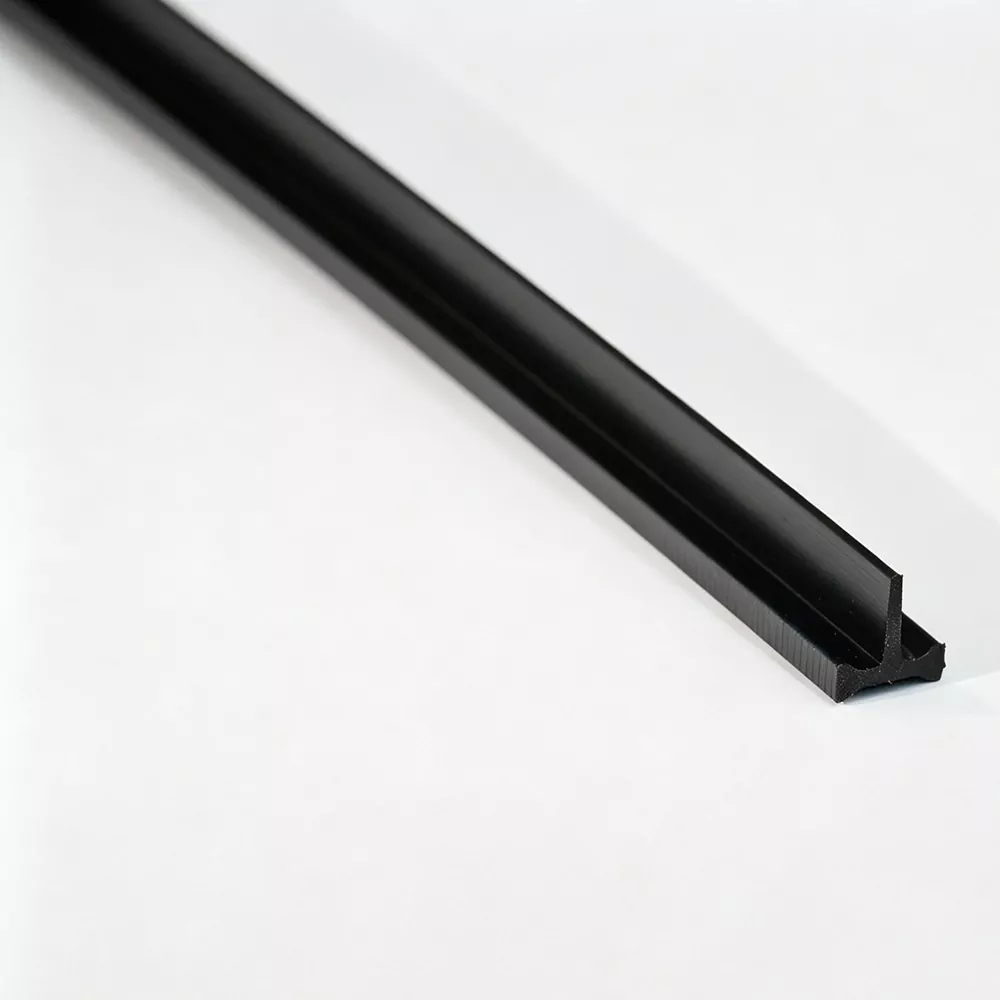

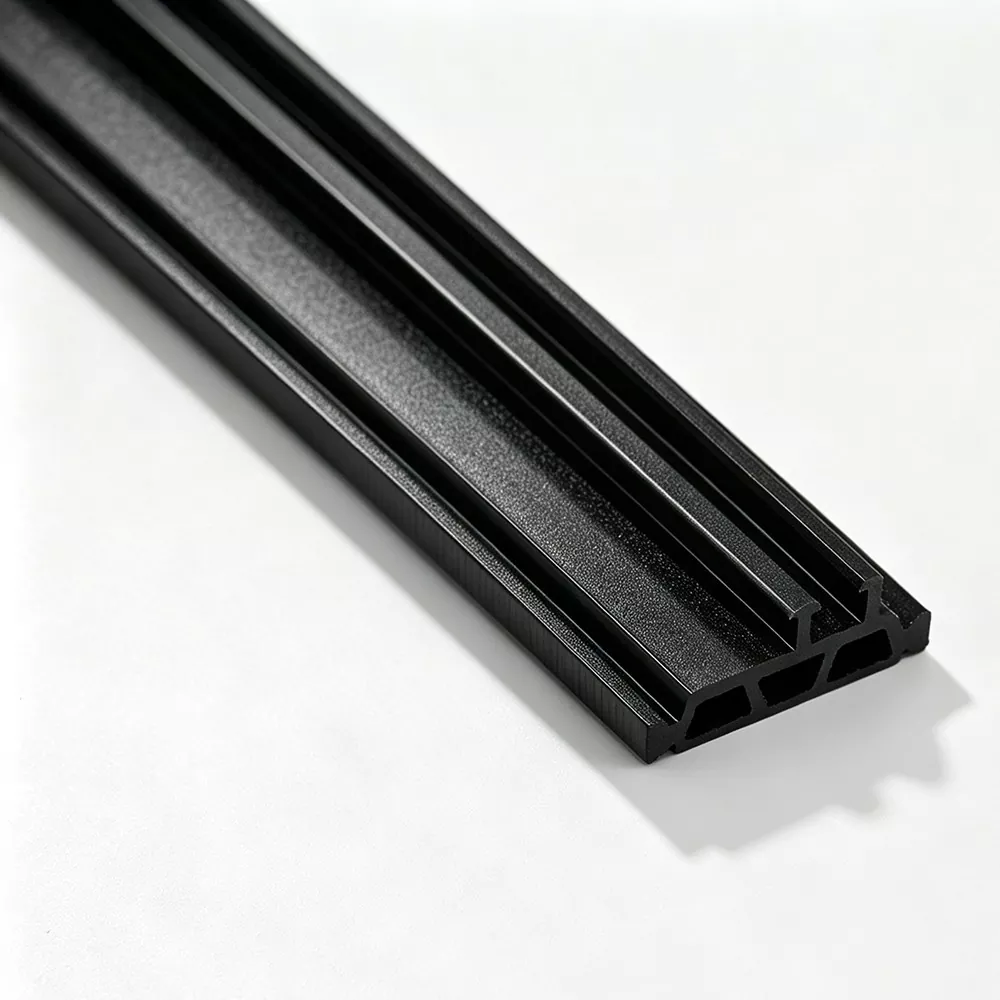

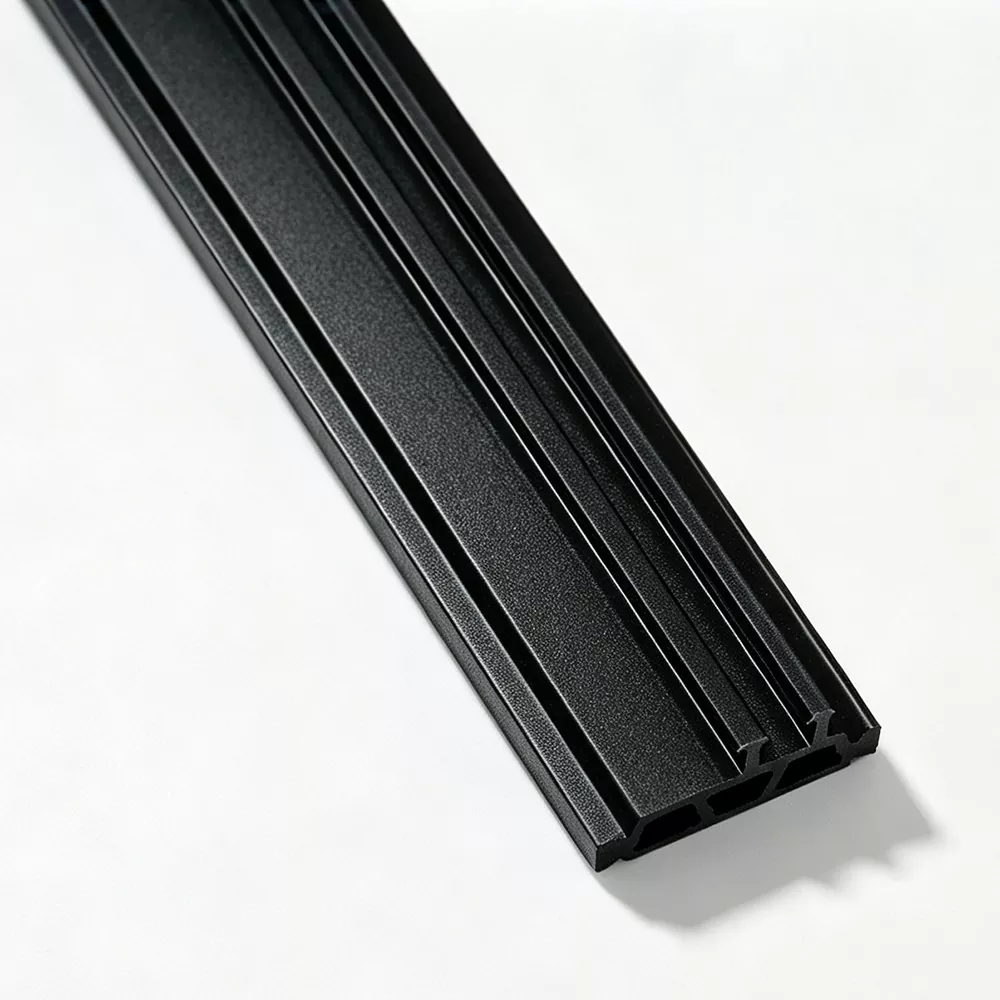

La striscia a taglio termico di tipo T offerta dalla fabbrica Jinxing può essere fornita in strisce diritte da 6 metri o bobine da 500 metri. Per i profili in alluminio che richiedono una sezione speciale a forma di T, possiamo esaminare i disegni del cliente e confermare le dimensioni, le attrezzature, il colore, la lunghezza e i requisiti di lavorazione richiesti prima della produzione.
La geometria di una striscia di tipo T può essere visualizzata attraverso tre relazioni fondamentali all'interno del profilo:
La porzione più larga della striscia a forma di T deve corrispondere alla geometria di ricezione o di trattenimento del profilo di alluminio.
Il gambo più stretto si estende nella corrispondente scanalatura o sezione del profilo e aiuta a stabilire la posizione prevista della striscia isolante.
Il profilo completo a T deve rimanere compatibile con il profilo in alluminio durante l'inserimento e la successiva lavorazione. Le dimensioni della sezione devono pertanto essere confermate rispetto al disegno effettivo del profilo.
Queste relazioni rendono la striscia a taglio termico di tipo T particolarmente adatta per applicazioni in cui il profilo in alluminio è stato progettato attorno a una struttura ricevente a forma di T definita.
La striscia è prodotta in nylon PA66 rinforzato con il 25% di fibra di vetro (GF25).
PA66 costituisce la base polimerica, mentre la fibra di vetro fornisce rinforzo all'interno del sistema materiale. Il composto viene lavorato tramite estrusione per formare il profilo a T richiesto.
Questo materiale viene utilizzato nella gamma di strisce a taglio termico di Jinxing per:
· porte e finestre in alluminio coibentate
· profili per facciate continue
· sistemi di profili in alluminio termicamente separati
· applicazioni personalizzate di profili a taglio termico
Le strisce a taglio termico di tipo T vengono formate in continuo mediante estrusione, con la sezione trasversale stabilita dall'attrezzatura selezionata e stabilizzata attraverso il raffreddamento e il dimensionamento a valle.
Il nylon PA66 e la fibra di vetro GF25 sono preparati secondo la formulazione di produzione. I materiali in entrata vengono ispezionati come parte del processo di controllo dei materiali.
Il composto preparato entra in un sistema di estrusione bivite parallela e viene plastificato, miscelato e formato attraverso attrezzature progettate per la sezione di tipo T richiesta.
Dopo l'estrusione, il profilo passa attraverso le fasi di raffreddamento e dimensionamento per stabilizzare la geometria a T e mantenere le dimensioni della sezione specificate.
La striscia finita viene trasformata nella forma di fornitura richiesta. A seconda dell'ordine può essere fornito in nastri diritti di lunghezza fissa o in bobine continue.
La scelta di una striscia di tipo T inizia dal profilo in alluminio anziché dalla sola striscia.
Per un nuovo profilo o un progetto sostitutivo, è necessario verificare le seguenti informazioni:
|
Considerazione del profilo |
Perché è importante |
|
Scanalatura o sezione di ricezione |
Determina come viene posizionata la striscia a forma di T |
|
Dimensioni della testa |
Deve corrispondere alla geometria di fissaggio |
|
Dimensioni dello stelo |
Influisce sull'impegno con la scanalatura del profilo |
|
Altezza e larghezza complessiva della sezione |
Determina la compatibilità dimensionale |
|
Direzione di inserimento |
Aiuta a confermare come la striscia entra nel profilo |
|
Processo di formatura a rulli |
Determina i requisiti di elaborazione a valle |
|
Lunghezza della striscia richiesta e forma di fornitura |
Determina l'alimentazione diretta o a spirale |
Per i profili non standard, il disegno della sezione in alluminio può essere rivisto prima di confermare l'attrezzatura.
Le strisce di tipo T possono essere incorporate in sistemi di profili in alluminio coibentati in cui il profilo è progettato attorno ad una corrispondente struttura ricevente a forma di T.
Utilizzato negli assemblaggi di profili per facciate continue che richiedono una sezione a taglio termico di tipo T che corrisponda alla geometria specifica del profilo in alluminio.
Adatto per progetti di profili che richiedono una sezione a taglio termico non standard anziché una configurazione di tipo I o di tipo C comunemente disponibile.
I listelli di tipo T possono essere presi in considerazione durante lo sviluppo di nuovi profili in alluminio, dove la sezione del listello e la scanalatura del profilo sono progettate insieme per stabilire la configurazione di assemblaggio richiesta.
Il vantaggio principale di una striscia a taglio termico di tipo T è la geometria di innesto del profilo. La testa più larga e il gambo più stretto permettono al nastro di lavorare con profili in alluminio predisposti con una corrispondente struttura ricevente.
|
Tipo di profilo |
Caratteristica strutturale |
Considerazione adeguata sulla selezione |
|
Tipo T |
Testa più larga con gambo più stretto |
Adatto per profili in alluminio progettati attorno ad una struttura ricevente o di sostegno a forma di T |
|
Tipo I |
Sezione simmetrica a forma di I |
Comunemente selezionato quando la scanalatura del profilo in alluminio è progettata per una sezione isolante diritta e centrata |
|
Tipo C |
Profilo ricevente a forma di C |
Adatto per profili in alluminio che utilizzano una corrispondente geometria di trattenimento o alloggiamento |
Le strisce a taglio termico di tipo T sono spesso specificate in base alla geometria del profilo in alluminio. Quando la sezione richiesta non rientra nell'intervallo standard, Jinxing può rivedere il disegno del profilo prima della produzione.
I nostri servizi di personalizzazione disponibili includono:
· Dimensioni della sezione trasversale non standard
· Attrezzatura e produzione basata su disegni
· Colori speciali come il grigio e il bianco
· Lavorazione su misura
· Terminare la smussatura
· Imballaggio personalizzato
· Codifica laser
Per una striscia di tipo T personalizzata, gli acquirenti possono fornire la sezione trasversale completa del profilo di alluminio insieme alle dimensioni, alla lunghezza, al colore, al metodo di imballaggio e alle condizioni di lavorazione richieste della striscia.
Queste informazioni consentono di valutare la sezione a T richiesta insieme al profilo in alluminio effettivo anziché trattarla come un componente autonomo.
Il sistema di produzione copre la preparazione del materiale, l'estrusione, il raffreddamento, il dimensionamento, l'ispezione e la finitura.
Il nylon PA66 e la fibra di vetro in entrata vengono controllati secondo le procedure di controllo dei materiali dell'azienda. Durante l'estrusione, le dimensioni della sezione trasversale e le condizioni della superficie vengono monitorate come parte del controllo in-process.
I test di laboratorio possono includere proprietà quali densità, durezza Shore, resistenza alla trazione longitudinale e trasversale, resistenza all'acqua, invecchiamento termico e coefficiente di espansione lineare in base al prodotto applicabile e ai requisiti di test.
Prima della spedizione, i nastri finiti vengono controllati per aspetto e dimensioni, con la relativa documentazione di ispezione fornita in base ai requisiti dell'ordine concordati.
Consideriamo la striscia di tipo T insieme alla geometria del profilo in alluminio, che aiuta quando un progetto prevede una speciale struttura di ricezione o di sostegno.
Il nostro sistema di produzione di estrusione copre le principali fasi di formazione del profilo, dalla lavorazione del materiale fino al raffreddamento e al dimensionamento.
I disegni dei clienti possono essere esaminati per profili speciali di tipo T prima che vengano confermate le attrezzature e la produzione.
Sono disponibili sia nastri diritti da 6 metri che bobine da 500 metri per diversi processi di produzione di profili in alluminio.
Una striscia a taglio termico di tipo T è un profilo isolante in PA66 GF25 con una sezione trasversale a forma di T progettata per funzionare con una corrispondente geometria del profilo in alluminio.
La differenza principale è la geometria della sezione trasversale e il modo in cui la striscia si aggancia al profilo in alluminio. I prodotti di tipo T utilizzano una testa più ampia e uno stelo più stretto, quindi il profilo ricevente deve essere progettato o selezionato di conseguenza.
La striscia deve essere adattata alla sezione effettiva del profilo di alluminio, compresa la scanalatura di ricezione, l'area di ritenzione, le dimensioni della testa e dello stelo, la direzione di inserimento e le condizioni di lavorazione a valle.
SÌ. Possiamo esaminare i disegni dei clienti per sezioni di tipo T non standard e confermare i requisiti di attrezzatura e produzione prima della produzione.
SÌ. La fornitura standard di bobine è di 500 metri per rotolo. Sono disponibili anche strisce diritte da 6 metri.
Colori speciali e requisiti di taglio su misura possono essere confermati in base alle specifiche dell'ordine. Le sezioni trasversali non standard vengono riviste dal disegno del cliente prima della produzione.
Un disegno completo della sezione trasversale del profilo in alluminio è il punto di partenza più utile. Gli acquirenti possono anche fornire le dimensioni, la lunghezza, il colore, la forma di fornitura, i requisiti di imballaggio e le condizioni di lavorazione delle strisce richieste.
