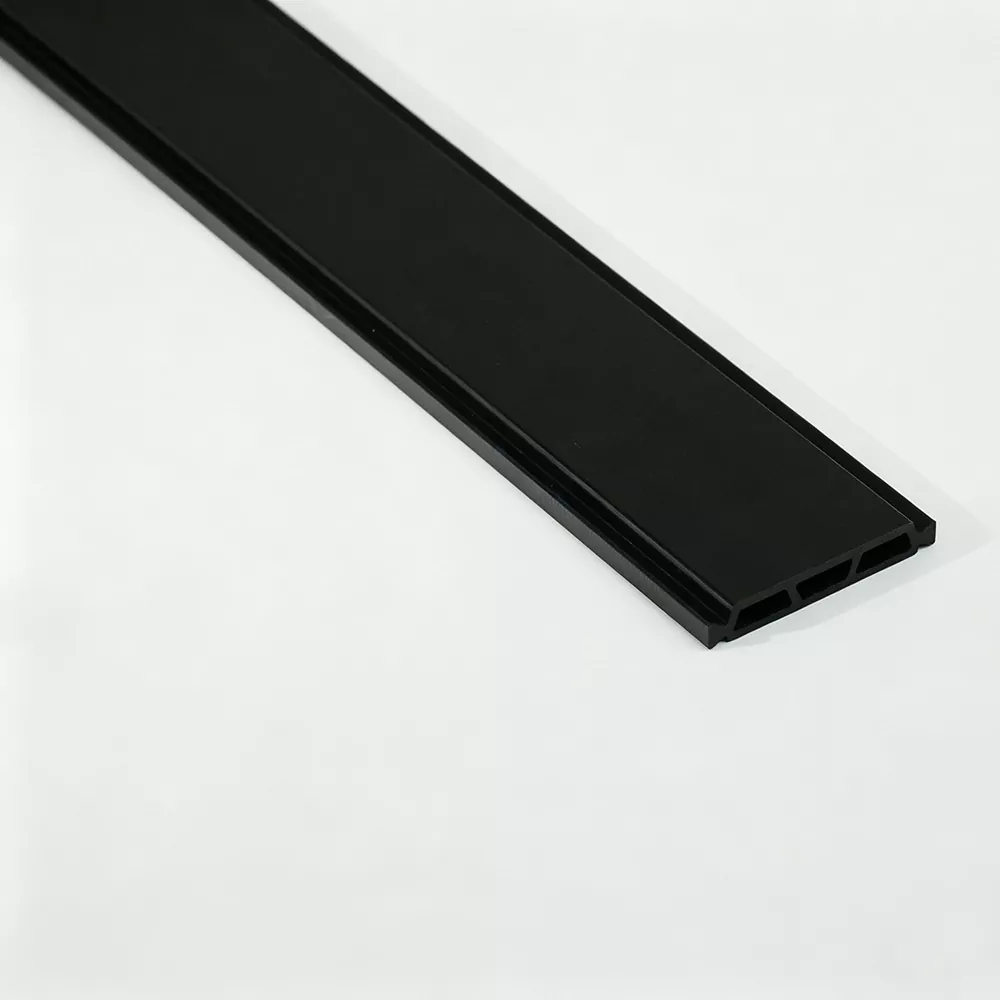

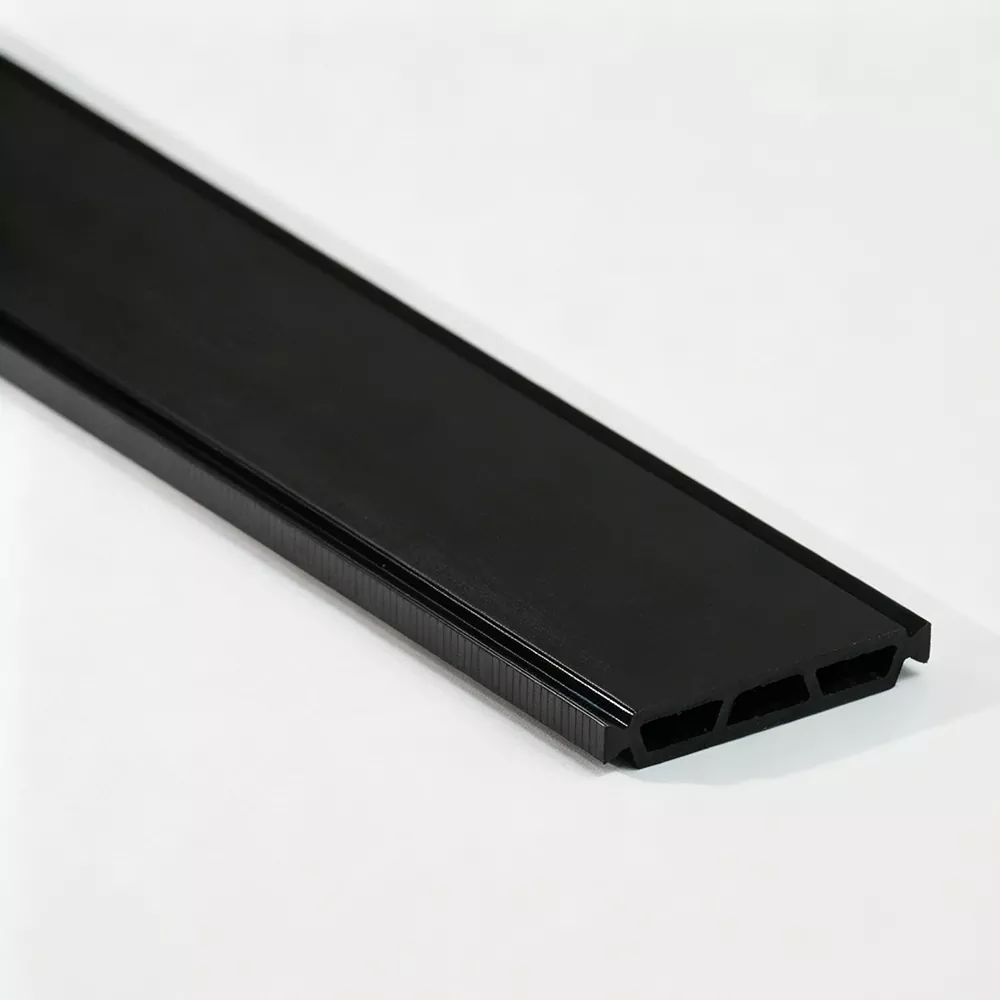

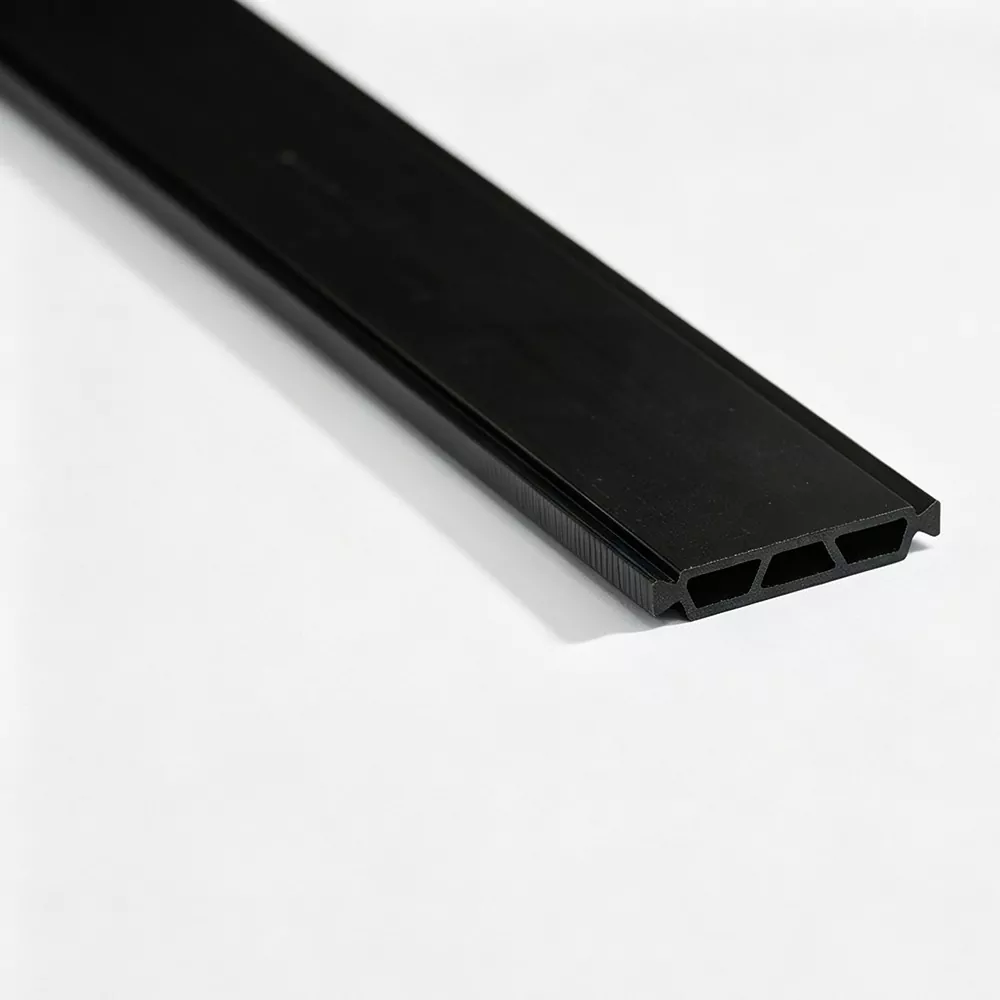

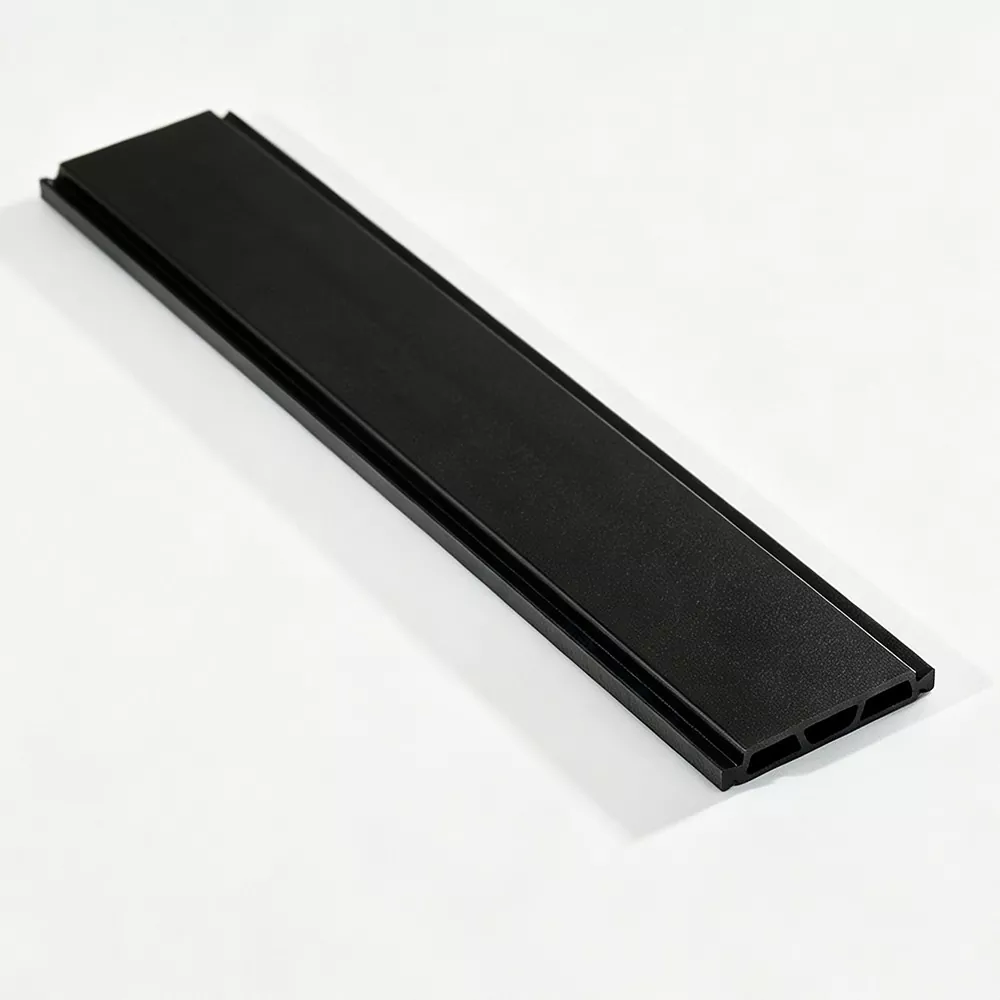

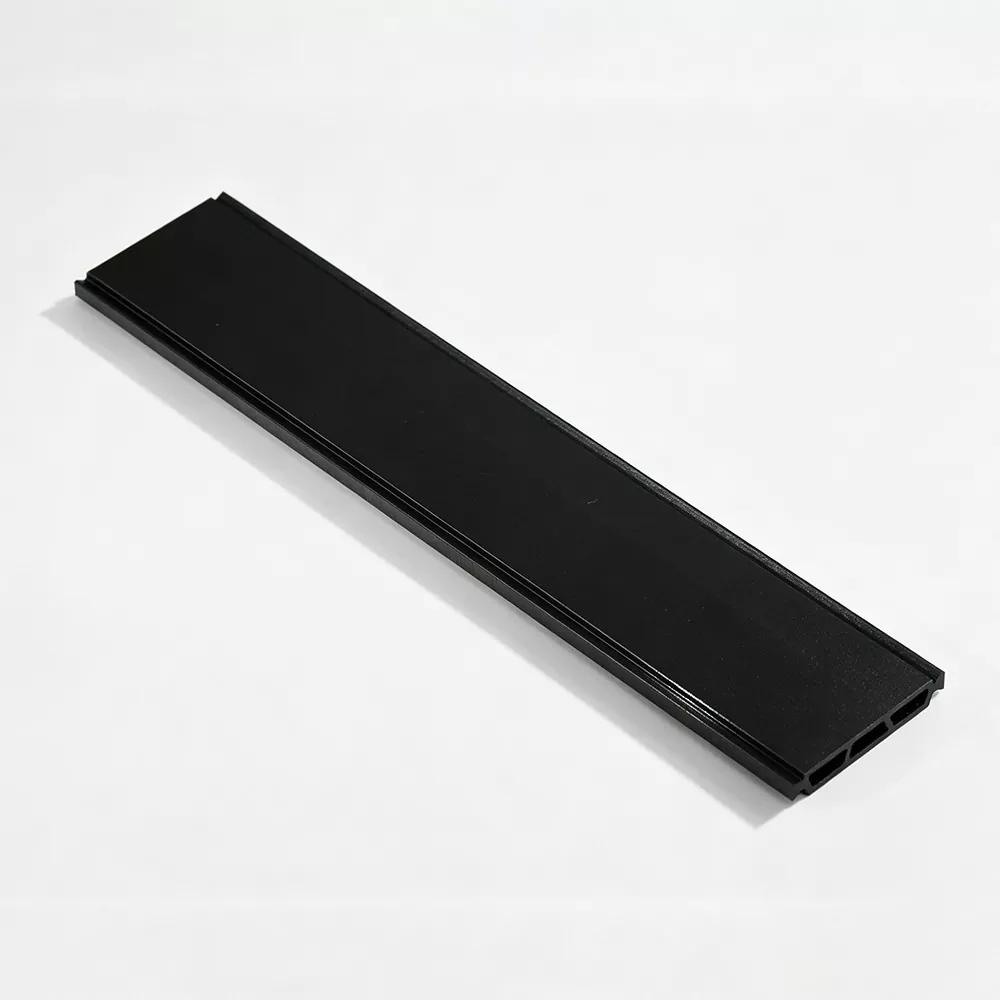

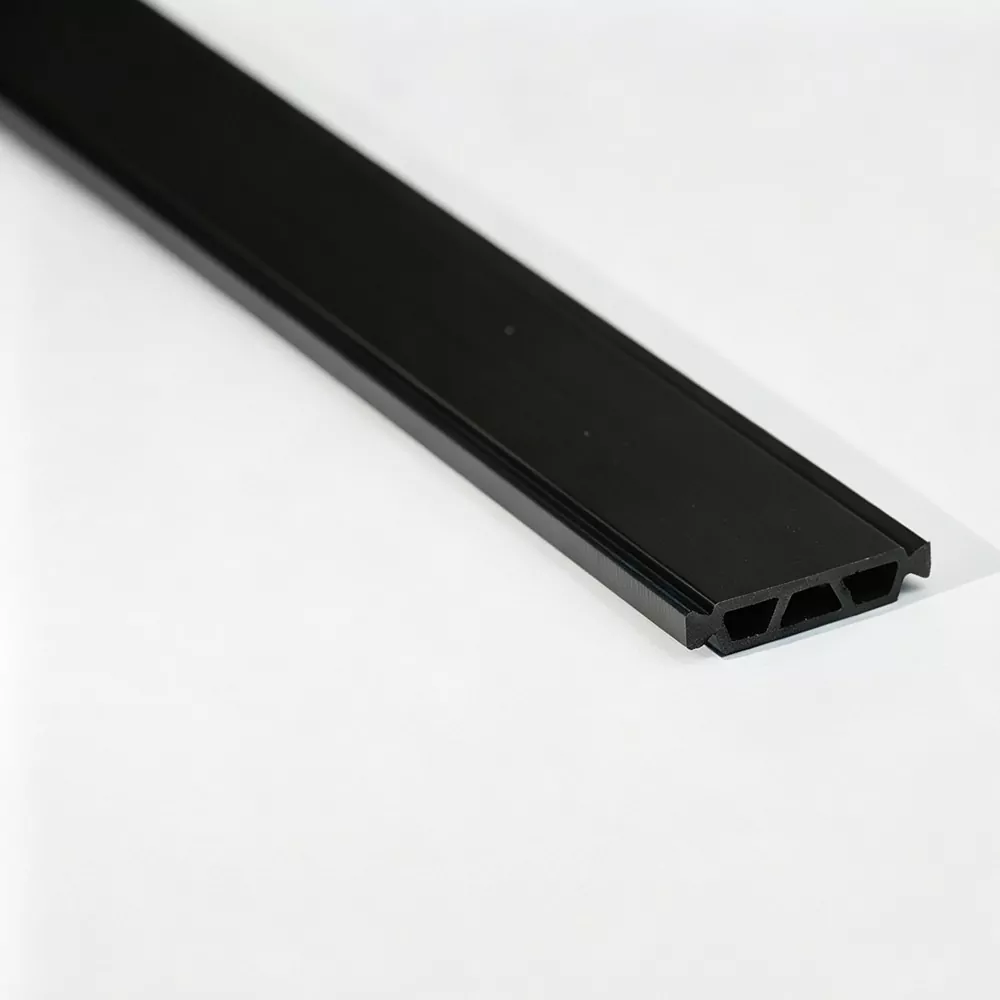

La striscia a taglio termico per finestre in alluminio è il componente isolante installato tra sezioni di alluminio separate in un telaio di finestra a taglio termico. Crea una barriera non metallica all'interno del profilo in alluminio, contribuendo a ridurre il trasferimento di calore diretto attraverso il telaio mantenendo la connessione meccanica tra le due sezioni in alluminio.
Jinxing produce queste strisce principalmente da PA66 GF25, con le dimensioni del profilo selezionate in base all'estrusione della finestra in alluminio, alla configurazione della scanalatura e al metodo di assemblaggio.
In un tradizionale telaio di una finestra in alluminio, l'alluminio fornisce un percorso metallico continuo tra i lati esterno ed interno. Un sistema a taglio termico interrompe questo percorso inserendo una striscia di poliammide tra due profilati di alluminio.
La striscia ha quindi due ruoli importanti:
Separazione termica: limita la conduzione diretta del calore metallo-metallo attraverso il telaio.
Connessione al profilo: funziona con l'estrusione di alluminio per mantenere la relazione progettata tra le due sezioni del telaio dopo l'assemblaggio.
Le prestazioni dell'intera finestra dipendono dall'insieme del profilo in alluminio, del vetro, delle guarnizioni, della striscia a taglio termico e del metodo di assemblaggio. La striscia dovrebbe quindi essere specificata in base al profilo completo della finestra piuttosto che selezionata come componente isolato.
· Costruzione PA66 GF25 — Il rinforzo in fibra di vetro fornisce la rigidità e la resistenza meccanica necessarie per l'assemblaggio dei profili delle finestre in alluminio.
· Dimensioni corrispondenti al profilo — Larghezza, spessore e geometria della sezione possono essere prodotti in base all'estrusione di alluminio accoppiata.
· Geometria di inserimento coerente — L'estrusione controllata aiuta a mantenere le dimensioni richieste per l'inserimento della striscia nel profilo di alluminio.
· Separazione termica — La sezione in poliammide interrompe il percorso metallico diretto tra le sezioni interna ed esterna in alluminio.
· Compatibilità con la lavorazione — Il profilo è progettato per consentire l'inserimento e la successiva giunzione meccanica di sezioni in alluminio.
La corretta selezione del nastro inizia dall'estrusione dell'alluminio, non semplicemente dalla larghezza del nastro richiesta.
Prima della produzione, normalmente dovrebbero essere confermate le seguenti dimensioni:
· Larghezza della scanalatura del profilo in alluminio
· Profondità della scanalatura
· Larghezza e spessore della striscia
· Geometria bloccabile o seghettata
· Distanza tra le due sezioni in alluminio
· Lunghezza della striscia richiesta
· Metodo di assemblaggio e laminazione
Per i profili di finestre di nuova concezione, Jinxing può esaminare il disegno dell'estrusione di alluminio e determinare la sezione della striscia a taglio termico corrispondente.
Jinxing utilizza PA66 GF25 come materiale principale per la striscia a taglio termico per finestre in alluminio. L'aggiunta del 25% di fibra di vetro aumenta la rigidità e la resistenza meccanica del materiale poliammidico.
Le proprietà dei materiali rilevanti per le applicazioni dei profili delle finestre possono includere resistenza alla trazione, durezza, resistenza all'invecchiamento termico, resistenza all'acqua e prestazioni alle variazioni di temperatura. È possibile concordare requisiti di test specifici in base al profilo del cliente e agli standard applicabili.
Diversi sistemi di finestre in alluminio richiedono diverse geometrie dei listelli. Jinxing può fornire:
|
Tipo di profilo |
Requisito dell'applicazione |
|
Tipo I |
Strutture semplici di connessione dei profili |
|
Tipo C |
Profili che utilizzano una sezione di inserimento a forma di C |
|
Tipo T |
Sistemi di finestre che richiedono una sezione a T |
|
Sezioni speciali |
Disegni di estrusione di alluminio non standard |
La sezione finale dovrebbe essere confermata rispetto al disegno effettivo del profilo in alluminio.
Il Profilo a Taglio Termico per Finestre in Alluminio deve adattarsi correttamente alla scanalatura dell'alluminio prima che le due sezioni vengano unite meccanicamente. Una larghezza o una geometria di bloccaggio non idonee possono causare un inserimento difficile, una deformazione del profilo o una connessione insufficiente dopo la laminazione.
Per questo motivo, Jinxing può assistere nel controllo delle dimensioni dei nastri rispetto all'estrusione di alluminio del cliente prima della produzione in serie. Per le linee di produzione esistenti, anche le informazioni sul processo di inserimento e laminazione possono aiutare a determinare se la sezione proposta è adatta.
Per le applicazioni di finestre in alluminio, il controllo qualità si concentra sulle caratteristiche che influiscono direttamente sull'assemblaggio del profilo e sulle prestazioni del servizio:
Dimensioni della sezione
Le dimensioni critiche vengono controllate per garantire che la striscia corrisponda alla scanalatura di alluminio specificata.
Condizione della superficie
Il profilo viene ispezionato per rilevare eventuali difetti visibili che potrebbero influire sull'inserimento o sull'aspetto.
Proprietà meccaniche
Le proprietà rilevanti relative a trazione, durezza e taglio possono essere testate secondo i requisiti concordati.
Proprietà termiche e ambientali
I test possono includere l'invecchiamento termico, la resistenza all'acqua e le prestazioni a temperature specificate, ove richiesto.
Jinxing può produrre strisce a taglio termico basate su:
· Disegni di estrusioni di alluminio
· Campioni di strisce esistenti
· Dimensioni non standard
· Sezioni speciali
· Colori richiesti
· Lunghezze di taglio specificate
· Imballaggio personalizzato e marcatura laser
Per i progetti di profili finestra OEM, la sezione del listello può essere sviluppata insieme ai requisiti di estrusione di alluminio del cliente.
Separa le sezioni interne ed esterne in alluminio del telaio di una finestra a taglio termico e interrompe il percorso diretto di trasferimento del calore del metallo.
Jinxing utilizza principalmente PA66 GF25, costituito da PA66 rinforzato con il 25% di fibra di vetro.
La striscia deve corrispondere alla larghezza, alla profondità, alla struttura di bloccaggio e al metodo di assemblaggio della scanalatura dell'estrusione di alluminio. Il disegno di un profilo in alluminio è il riferimento più utile.
SÌ. Jinxing può sviluppare la sezione del nastro e gli utensili richiesti sulla base di un disegno o di un campione di estrusione di alluminio.
SÌ. Jinxing produce profili a taglio termico di tipo I, tipo C, tipo T e forme speciali in base al design del profilo in alluminio richiesto.
SÌ. Jinxing supporta il taglio personalizzato in base alle esigenze di lavorazione e assemblaggio del cliente.
