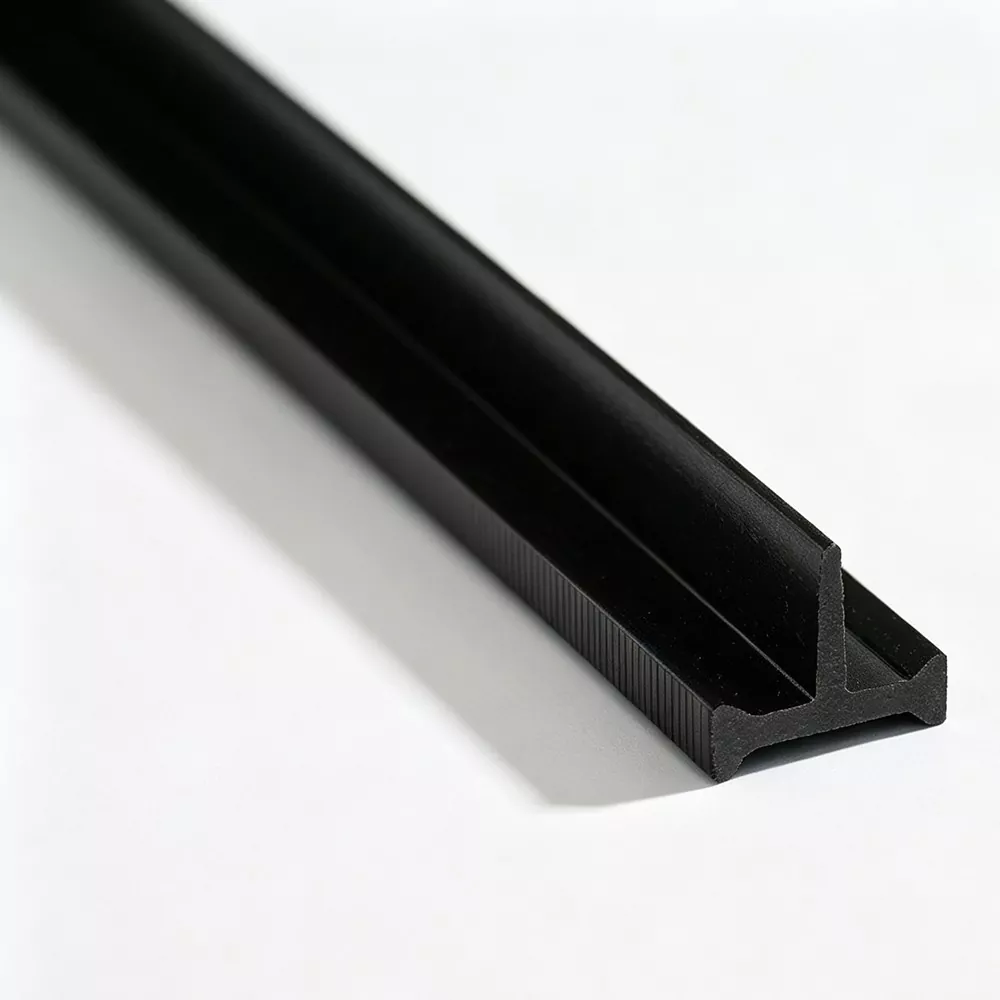

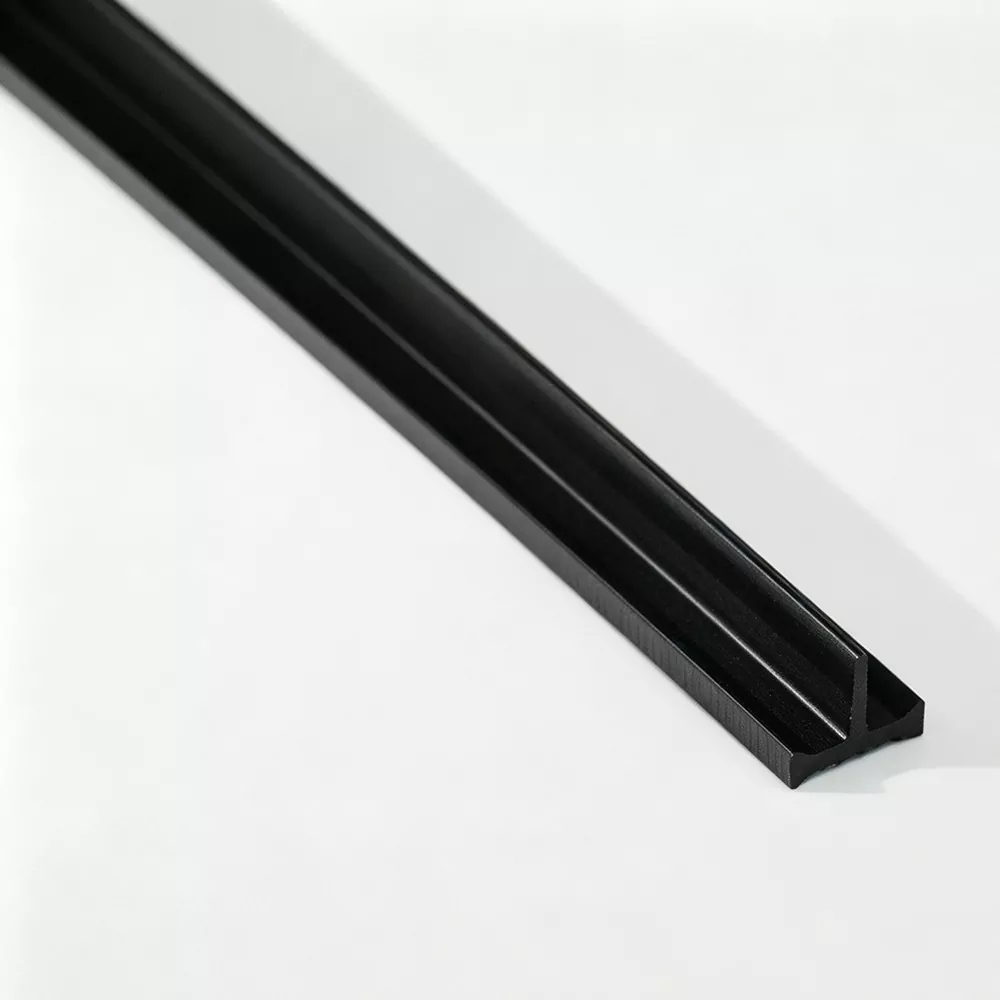

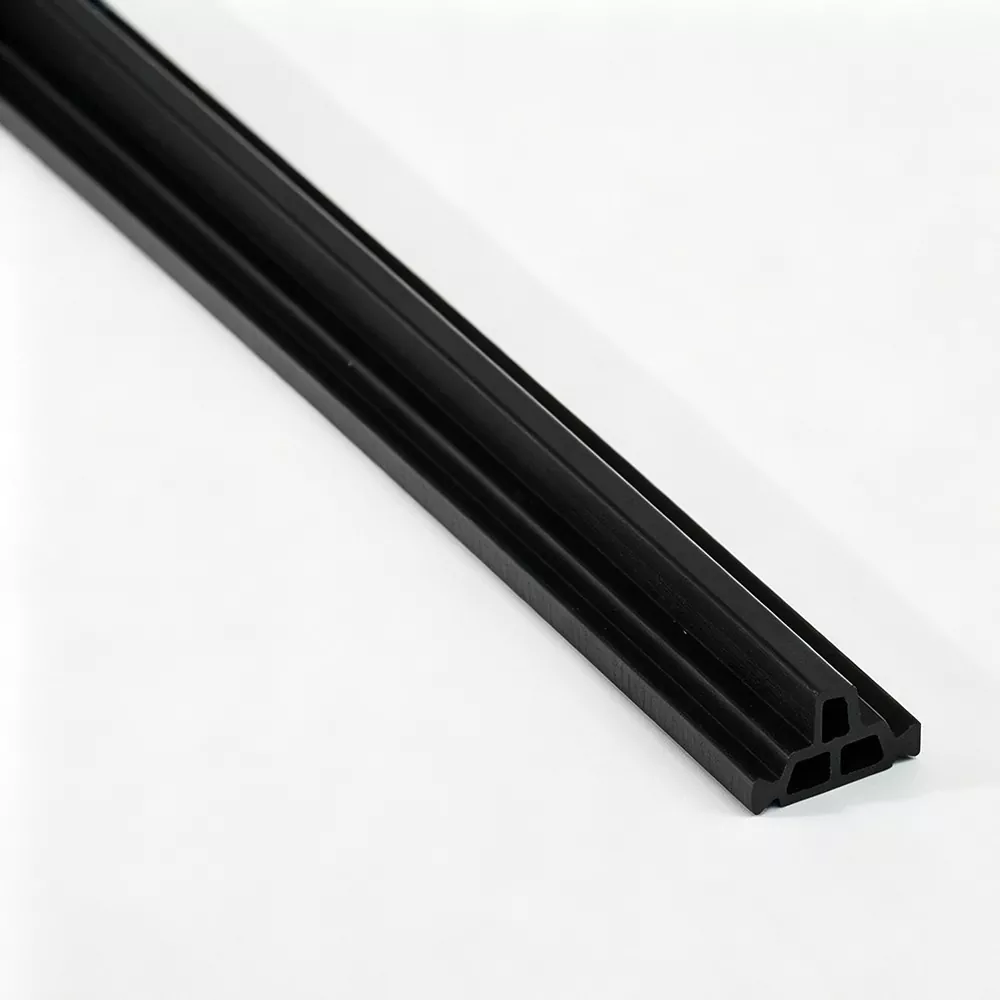

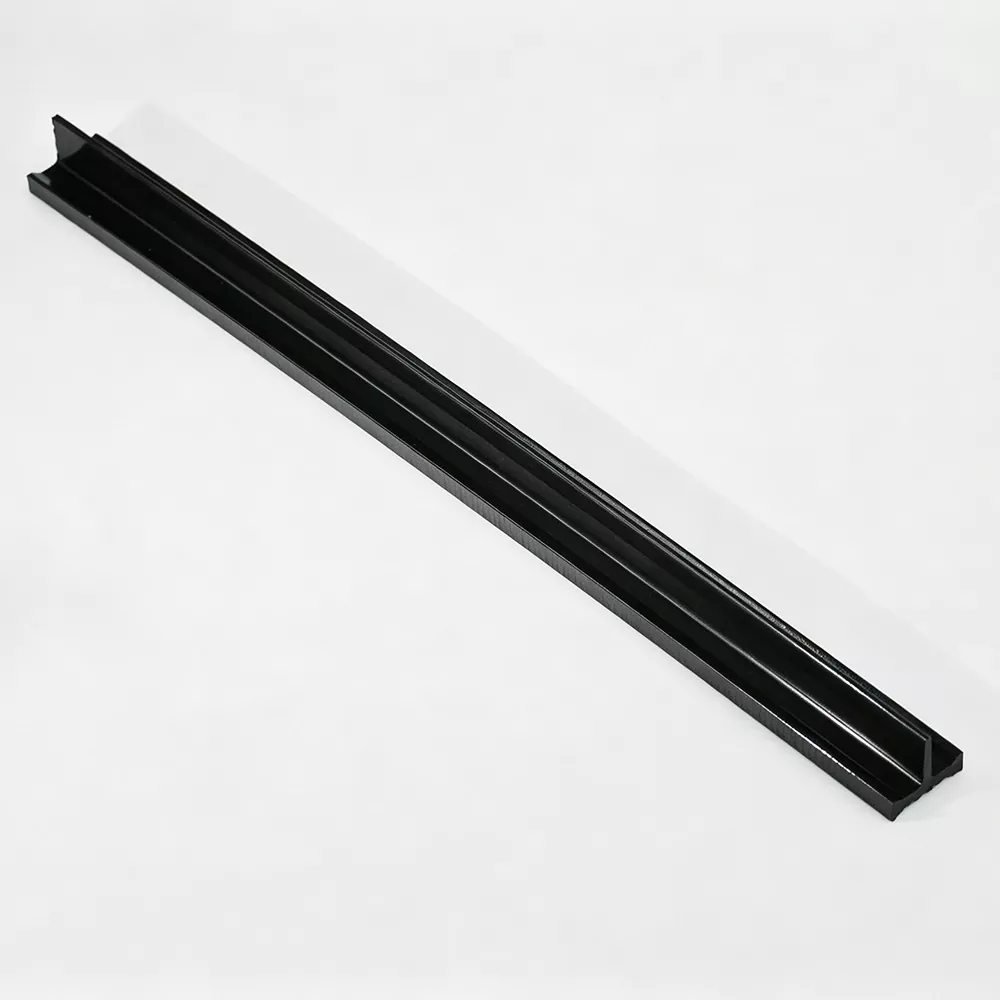

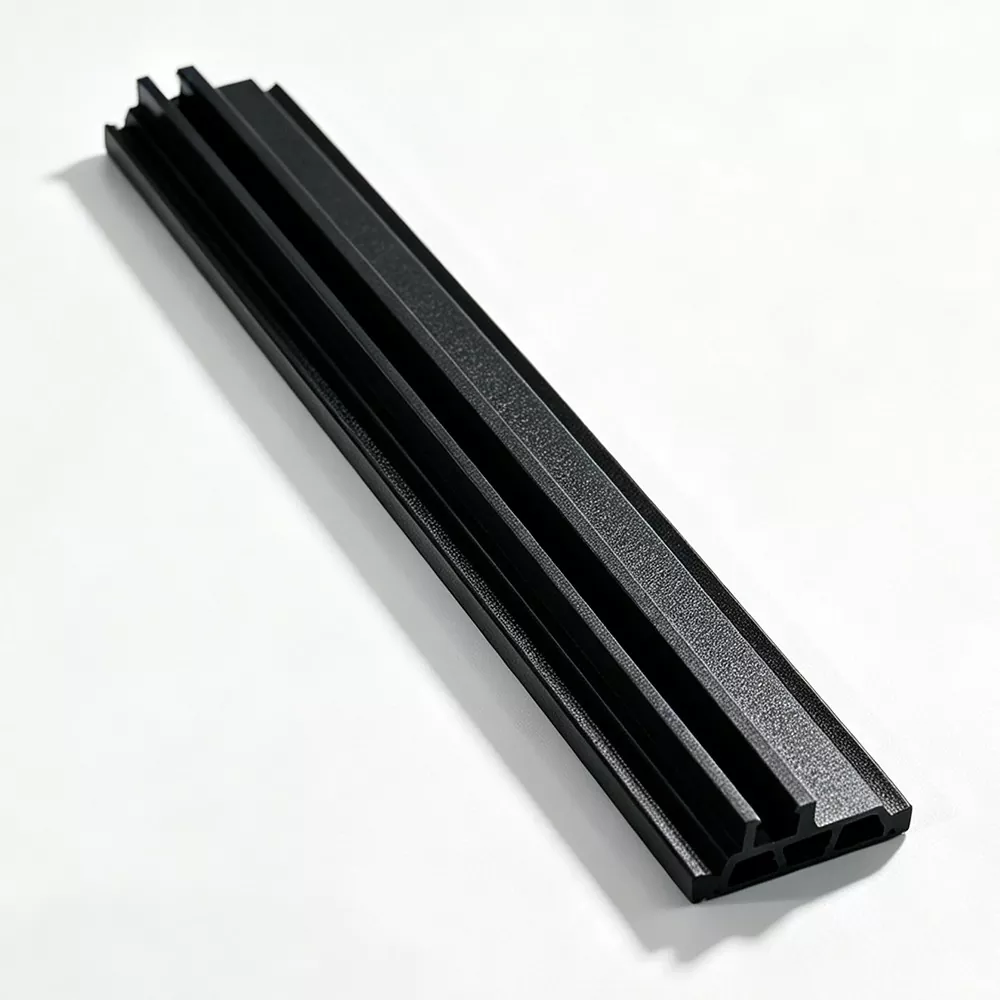

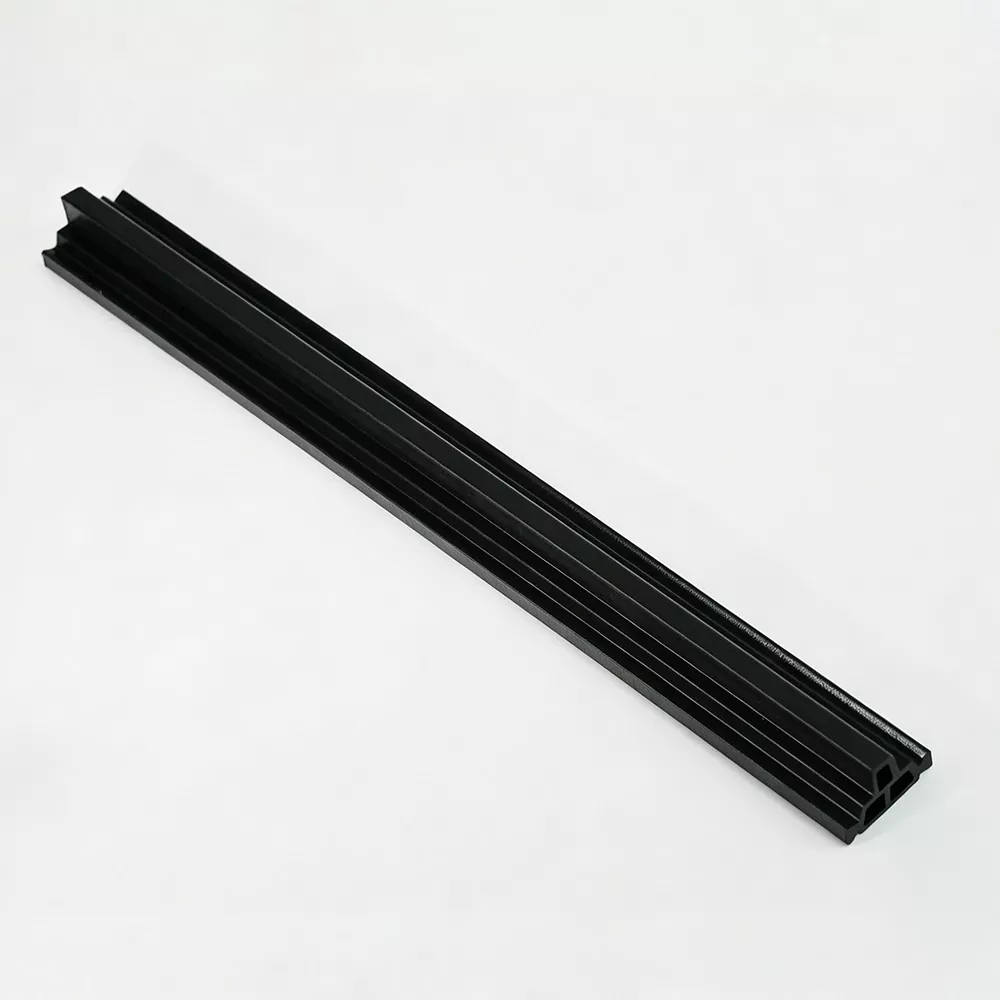

Striscia a Taglio Termico per Facciate Continue

Per i sistemi di facciate continue in alluminio, la striscia a taglio termico per facciate continue fornisce la connessione non metallica tra sezioni separate del profilo in alluminio. Jinxing, un produttore e una fabbrica cinese, produce profili a taglio termico PA66 GF25 che possono essere abbinati ai progetti di estrusione di facciate continue, con la geometria della sezione determinata dalla scanalatura del profilo, dalla struttura di connessione e dalle dimensioni richieste.

Costruito attorno alla geometria del profilo della facciata continua

Le estrusioni di facciate continue spesso contengono scanalature più profonde, più punti di connessione o sezioni appositamente progettate per montanti, traversi e altri componenti del telaio. La striscia a taglio termico deve corrispondere a queste strutture e non essere semplicemente selezionata in base alla larghezza.

Jinxing può sviluppare il nastro attorno all'estrusione effettiva dell'alluminio, tenendo conto di:

· Dimensioni della scanalatura del profilo

· Posizione di inserimento della striscia

· Aree di blocco o di coinvolgimento

· Profondità della sezione trasversale

· Separazione richiesta tra le sezioni di alluminio

· Metodo di assemblaggio

Questo abbinamento profilo-striscia è particolarmente importante quando il sistema di facciata continua utilizza un'estrusione di alluminio non standard.

Contributo della striscia al sistema di facciata continua

La striscia funge da componente di separazione termica all'interno del telaio in alluminio. Sostituendo una connessione metallica continua con una sezione in poliammide, interrompe il percorso conduttivo diretto tra le parti separate in alluminio.

Il suo ruolo è strettamente connesso alla progettazione dell'intera facciata continua. L'estrusione di alluminio, la striscia a taglio termico, il sistema di verniciatura, le guarnizioni e il metodo di connessione contribuiscono tutti al comportamento termico finale della facciata assemblata.

Vantaggi del prodotto

Profilo PA66 rinforzato

Jinxing utilizza PA66 GF25 come materiale principale. Il rinforzo in fibra di vetro al 25% fornisce maggiore rigidità e resistenza meccanica rispetto alla poliammide non rinforzata.

Sezioni trasversali specifiche del profilo

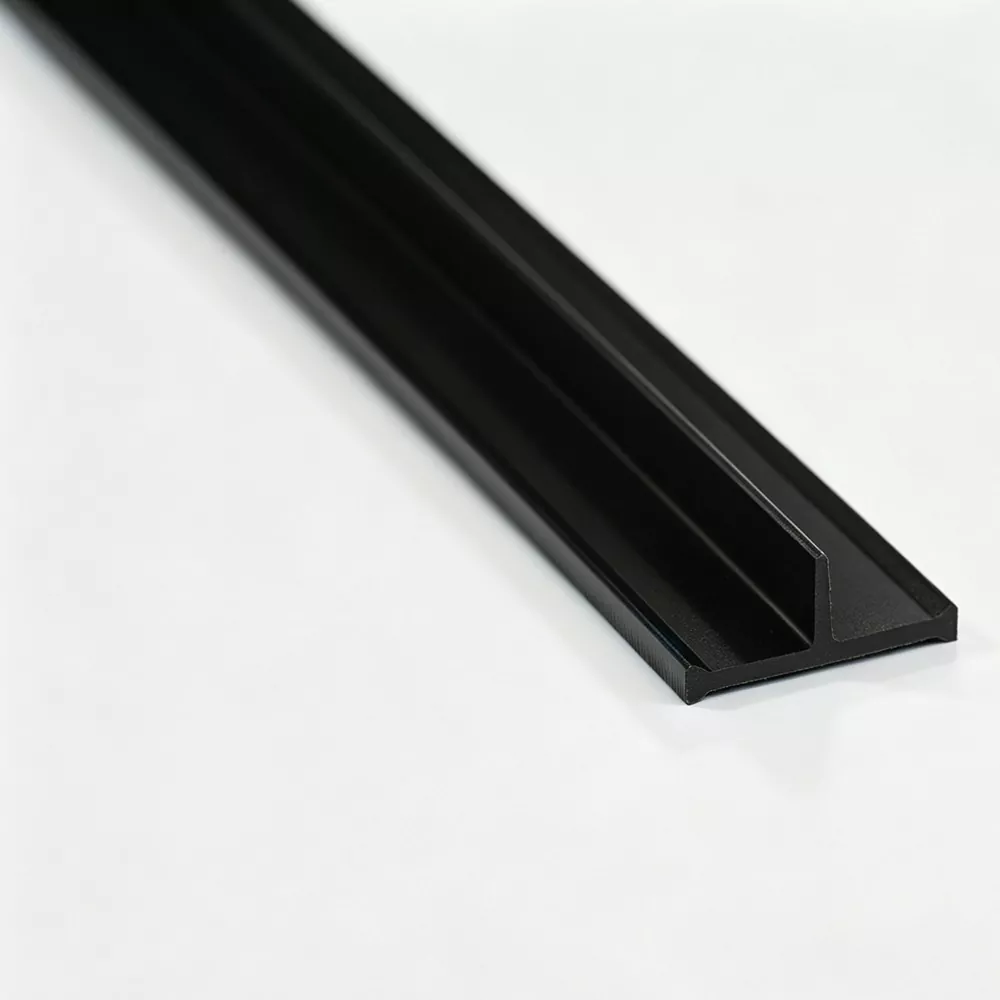

La Striscia a Taglio Termico per Facciate Continue può essere prodotta con diverse geometrie a seconda dell'estrusione della facciata continua, comprese le tipologie standard I-Type, C-Type, T-Type e sezioni speciali.

Geometria stabile a sezione lunga

I profili delle facciate continue possono comportare sezioni di alluminio relativamente lunghe. La geometria coerente della striscia lungo l'estrusione aiuta a mantenere la relazione prevista tra il taglio termico e il profilo in alluminio durante l'assemblaggio.

Proprietà meccaniche controllate

Le proprietà del materiale e del profilo finito possono essere controllate in base ai requisiti tecnici concordati, tra cui resistenza alla trazione, durezza, invecchiamento termico e altre caratteristiche rilevanti.

Corrispondenza dei profili di montanti e traversi

Nella costruzione di facciate continue, montanti e traversi possono utilizzare diversi design di estrusione di alluminio. I loro requisiti di taglio termico possono quindi differire.

Anziché applicare una specifica di striscia all'intero progetto, la sezione Striscia a taglio termico per facciate continue può essere determinata separatamente in base all'estrusione corrispondente.

Per progetti con diverse sezioni del profilo di facciata continua, Jinxing può rivedere i disegni e organizzare di conseguenza le specifiche delle strisce richieste.

Sviluppo della sezione per i sistemi di facciate continue

Quando una striscia standard esistente non può corrispondere all'estrusione di alluminio, Jinxing supporta lo sviluppo del profilo in base alle informazioni tecniche.

Il processo di sviluppo può includere:

Disegno del profilo in alluminio → Analisi della sezione → Attrezzaggio → Profilo di prova → Verifica dimensionale → Produzione

Le dimensioni critiche vengono confermate durante la fase di prova prima della produzione regolare. Ciò è utile per i produttori di facciate continue che sviluppano sistemi di estrusione proprietari o che sostituiscono una striscia a taglio termico esistente.

Requisiti materiali e prestazionali

Il materiale principale utilizzato da Jinxing è PA66 rinforzato con il 25% di fibra di vetro.

Per i progetti di facciate continue, le caratteristiche rilevanti dei materiali possono includere:

· Resistenza alla trazione

· Prestazioni meccaniche legate al taglio

· Durezza Shore

· Resistenza all'invecchiamento termico

· Resistenza all'acqua

· Comportamento di espansione lineare

· Prestazioni a temperature specificate

I test possono essere organizzati in base agli standard applicabili e alle specifiche tecniche del cliente.

Focus dell'ispezione

Per le strisce a taglio termico per facciate continue, la precisione dimensionale è particolarmente importante nelle aree che interagiscono con l'estrusione di alluminio.

L'ispezione di Jinxing può coprire:

Guida alla selezione

Prima di ordinare una striscia a taglio termico per una facciata continua, l'informazione più utile è il disegno dell'estruso di alluminio accoppiato.

I punti chiave da confermare sono:

Sezione in alluminio → Struttura della scanalatura → Geometria della striscia → Connessione meccanica → Dimensioni richieste → Materiale → Quantità

Per un progetto di facciata continua a più profili, ciascuna sezione di alluminio pertinente deve essere controllata separatamente anziché dare per scontato che una striscia a taglio termico si adatti a tutti gli elementi del telaio.

Domande frequenti

Cos'è una striscia a taglio termico per facciate continue?

Si tratta di un profilo isolante in poliammide posizionato tra sezioni di alluminio separate in un sistema di intelaiatura per facciate continue a taglio termico.

Che materiale utilizza Jinxing?

Jinxing produce principalmente strisce a taglio termico per facciate continue utilizzando PA66 GF25, con rinforzo in fibra di vetro al 25%.

È possibile abbinare la striscia a un'estrusione di facciata continua personalizzata?

SÌ. Jinxing può sviluppare la sezione trasversale in base al disegno di un profilo di alluminio o a un campione di nastro esistente.

Sono necessarie strisce diverse per montanti e traversi?

Potrebbero esserlo. La striscia corretta dipende dalla geometria e dalla struttura della scanalatura di ciascuna estrusione di alluminio, pertanto profili di facciate continue diversi possono richiedere specifiche diverse.

Quali informazioni sono necessarie per un preventivo?

Per confermare le specifiche sono utili il disegno del profilo di alluminio, la sezione o il campione della striscia richiesta, le dimensioni, i requisiti del materiale, il colore, la lunghezza e la quantità stimata.

Jinxing può produrre strisce a taglio termico per facciate continue di forma speciale?

SÌ. Sezioni trasversali fuori standard possono essere sviluppate attraverso attrezzature dedicate in base ai requisiti del profilo del cliente.
