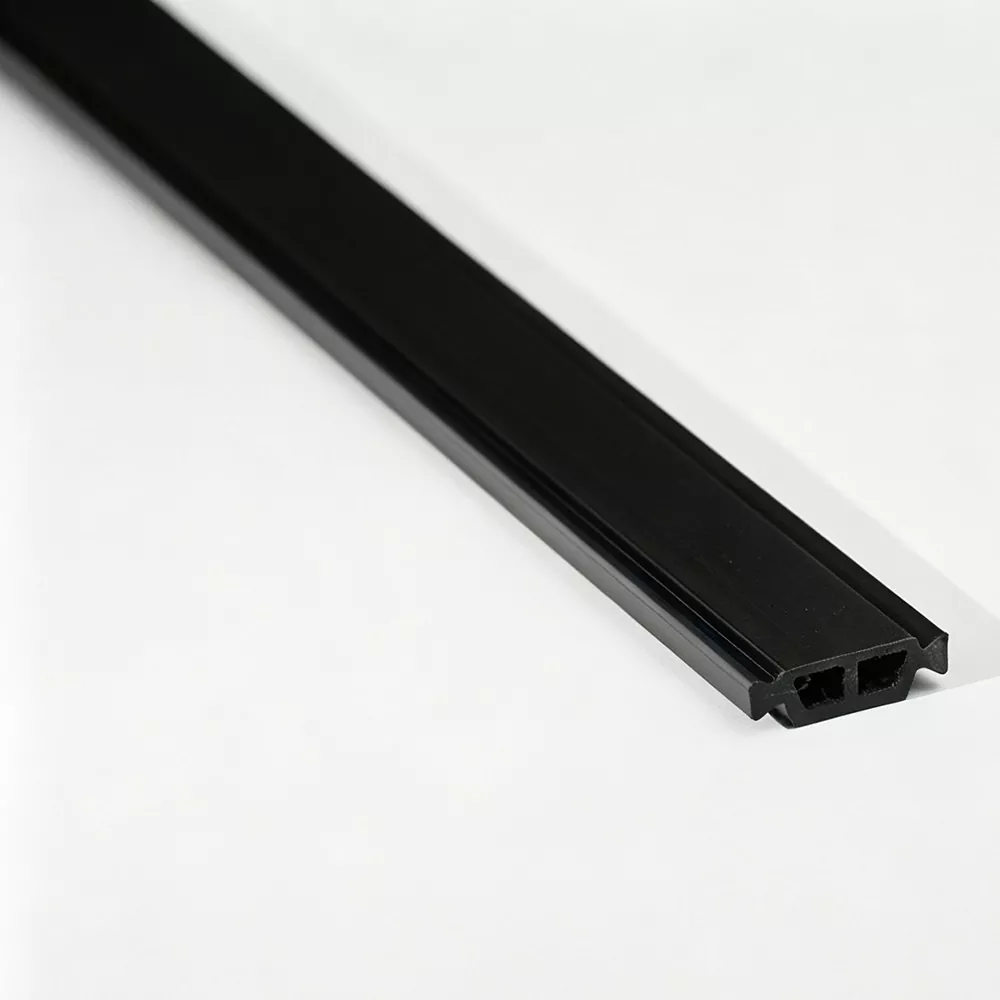

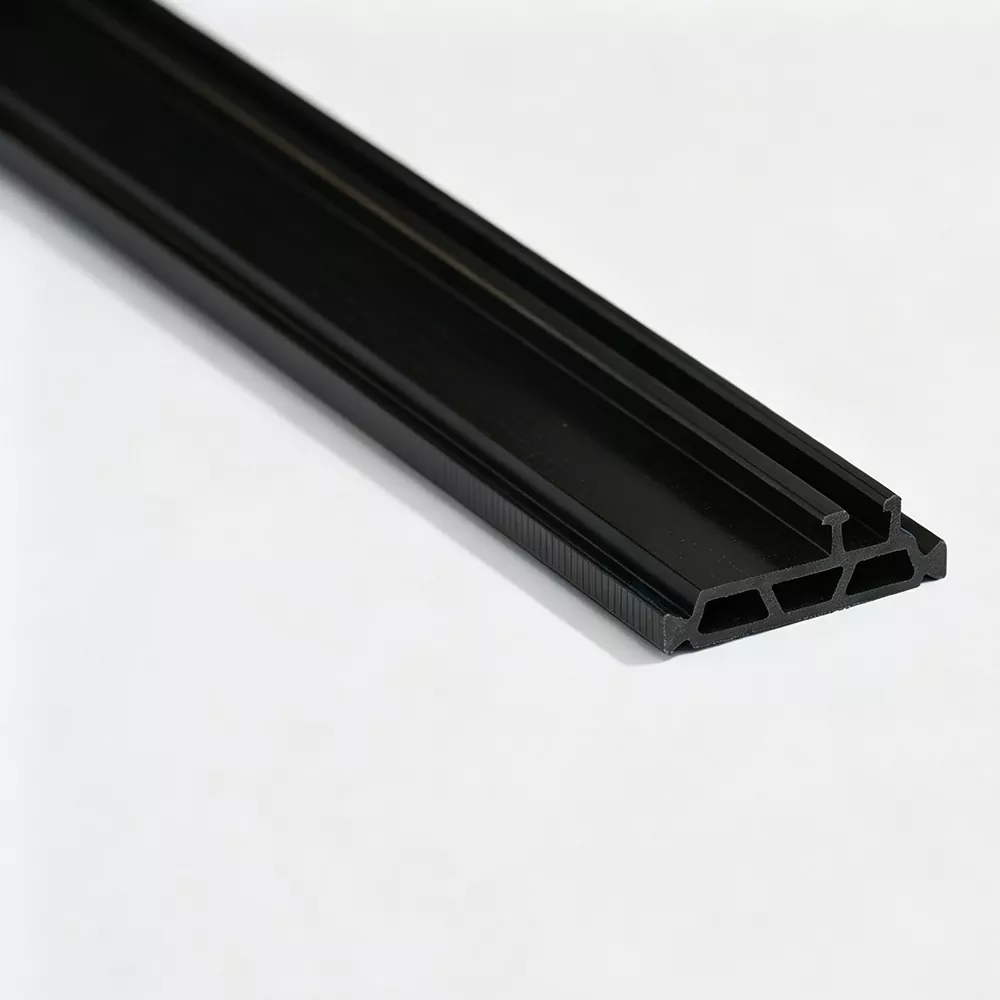

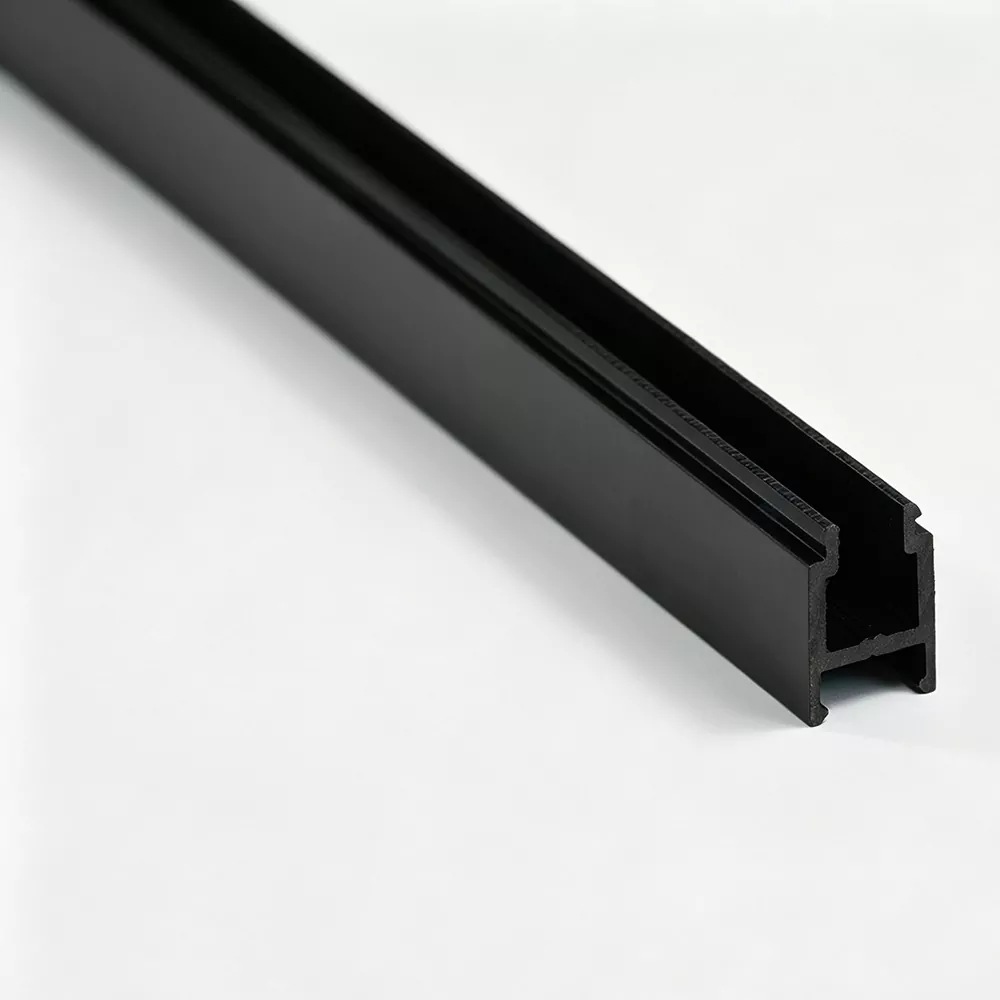

In una finestra a battente in alluminio, il telaio e l'anta sono collegati tramite cerniere e si aprono ruotando anziché scorrendo lungo un binario. La striscia a taglio termico per finestre a battente è posizionata all'interno del profilo in alluminio separato termicamente per interrompere il percorso metallico continuo tra le sezioni esterna ed interna.
Jinxing, un produttore e una fabbrica cinese, produce queste strisce principalmente con PA66 GF25 e può adattare la sezione trasversale a diverse estrusioni di finestre a battente.
I sistemi di finestre a battente contengono comunemente profili di telaio e anta separati e le loro sezioni trasversali non sono necessariamente intercambiabili.
La striscia a taglio termico deve corrispondere alla specifica estrusione in termini di:
· Dimensioni della scanalatura
· Profondità di inserimento della striscia
· Blocco della geometria
· Larghezza e spessore del profilo
· Posizione della separazione termica
· Spazio disponibile attorno alla ferramenta e alle guarnizioni
Per un nuovo sistema, si consiglia di abbinare la striscia al disegno del profilo di alluminio prima della lavorazione e della produzione.
La striscia a taglio termico per finestre a battente utilizza PA66 con rinforzo in fibra di vetro al 25% per fornire la rigidità e la resistenza meccanica richieste all'interno del profilo in alluminio.
La sezione può essere progettata attorno alla scanalatura e al metodo di connessione meccanica utilizzato dall'estrusione della finestra a battente.
L'estrusione e la calibrazione controllate aiutano a mantenere le dimensioni critiche necessarie per un assemblaggio stabile del profilo.
Per i profili di telai fissi e per i profili di ante apribili possono essere sviluppate diverse sezioni di listello in base alla loro struttura di estrusione individuale.
Proprietà rilevanti come resistenza alla trazione, durezza, invecchiamento termico e comportamento dimensionale possono essere valutate in base ai requisiti specificati.
La disposizione del taglio termico può differire tra il telaio fisso e l'anta apribile.
La striscia lato telaio deve corrispondere all'estrusione esterna fissa, mentre la striscia lato anta deve funzionare all'interno della geometria del profilo attorno alla sezione di apertura, all'area della vetratura, alle guarnizioni e alla ferramenta.
Pertanto non è sempre opportuno utilizzare la stessa specifica del nastro per entrambi i profili. Ogni estrusione di alluminio deve essere controllata in modo indipendente.
Per le finestre a battente, la striscia a taglio termico per finestre a battente si trova all'interno di un profilo che deve accogliere anche altri componenti. Una sezione adeguata deve lasciare spazio sufficiente per i collegamenti previsti di vetrate, guarnizioni, ferramenta e profili.
Le dimensioni importanti possono includere:
Larghezza della striscia → Spessore della striscia → Profondità della scanalatura → Area di bloccaggio → Posizione della parete del profilo
Queste dimensioni dovrebbero essere confermate rispetto all'estrusione effettiva piuttosto che stimate dalla dimensione della finestra finita.
Utilizziamo principalmente PA66 GF25 per le strisce a taglio termico delle finestre a battente. Il rinforzo in fibra di vetro migliora la rigidità del profilo in poliammide e aiuta a mantenere la geometria progettata all'interno del gruppo in alluminio.
Laddove i clienti abbiano definito requisiti di materiale, durezza, temperatura o test, tali specifiche possono essere confermate prima della produzione.
Possiamo fornire diversi design di sezioni a taglio termico, tra cui:
· Tipo I
· Tipo C
· Tipo T
· Sezioni a forma speciale
Il profilo corretto è determinato dalla corrispondente estrusione di alluminio piuttosto che dal solo stile di apertura della finestra.
Per le applicazioni su finestre a battente, viene posta attenzione alle dimensioni che influenzano l'aggancio e il montaggio del profilo.
Gli elementi di ispezione tipici includono:
|
Articolo |
Scopo |
|
Sezione trasversale |
Conferma la geometria del profilo progettato |
|
Larghezza e spessore |
Controlla l'adattamento della scanalatura |
|
Dimensioni di bloccaggio |
Supporta l'innesto meccanico |
|
Qualità della superficie |
Identifica i difetti di estrusione |
|
Proprietà tensili |
Valuta le prestazioni meccaniche |
|
Invecchiamento termico |
Controlla la stabilità del materiale dopo l'esposizione al calore |
I test possono essere eseguiti in base alle specifiche del cliente e agli standard applicabili.
Per una selezione accurata del prodotto, gli acquirenti devono fornire il disegno del profilo in alluminio del telaio o dell'anta, quando possibile.
Se un sistema di finestre contiene più sezioni di alluminio separate termicamente, identificare ciascun profilo separatamente. Ciò consente di abbinare la larghezza della striscia, la struttura di bloccaggio e la sezione trasversale all'estrusione corretta.
Si tratta di un profilo isolante in poliammide installato all'interno del telaio o dell'anta di una finestra a battente in alluminio termicamente separata per interrompere il collegamento metallico diretto tra i due lati.
Non necessariamente. Le estrusioni di telaio e anta possono avere diverse strutture di scanalatura e spazi di installazione disponibili, pertanto potrebbero essere necessarie specifiche relative ai listelli separate.
Jinxing utilizza principalmente PA66 GF25, costituito da PA66 rinforzato con il 25% di fibra di vetro.
La striscia stessa non sostituisce l'hardware. La sua sezione è sviluppata per adattarsi all'interno del profilo di alluminio designato, consentendo al tempo stesso alla struttura del profilo circostante di accogliere i componenti richiesti.
SÌ. Jinxing può sviluppare sezioni non standard utilizzando un disegno di un profilo di alluminio, un campione di strisce o requisiti dimensionali confermati.
Per confermare il prodotto sono utili il disegno del telaio o dell'anta in alluminio, le dimensioni o il campione della striscia richiesta, le specifiche del materiale, il colore, la lunghezza e la quantità stimata.
