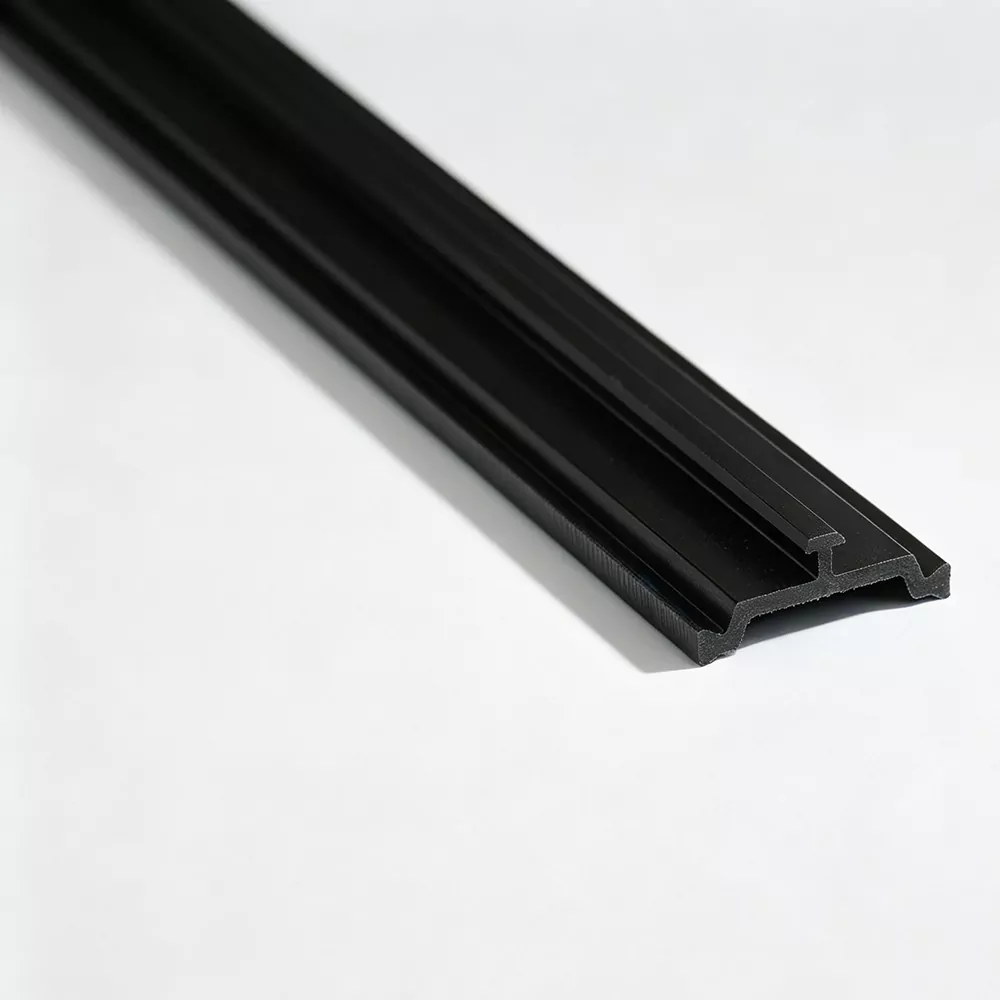

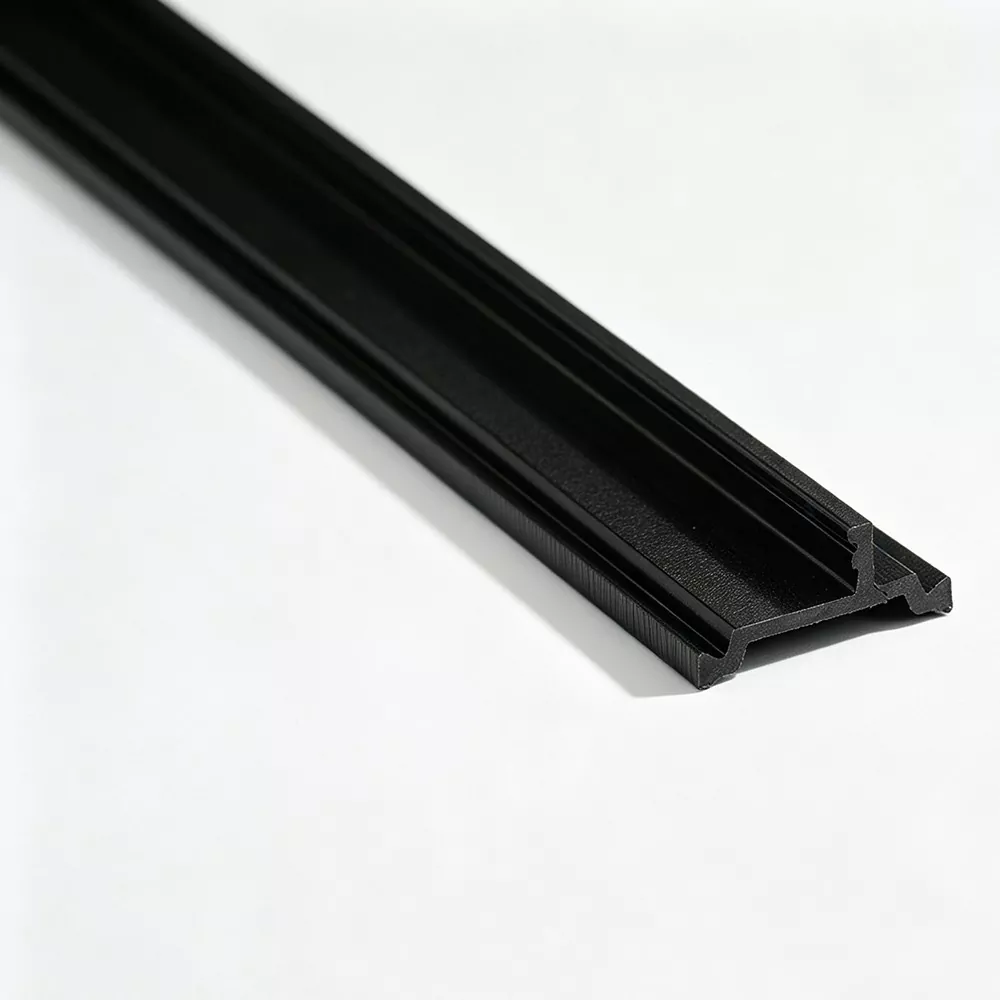

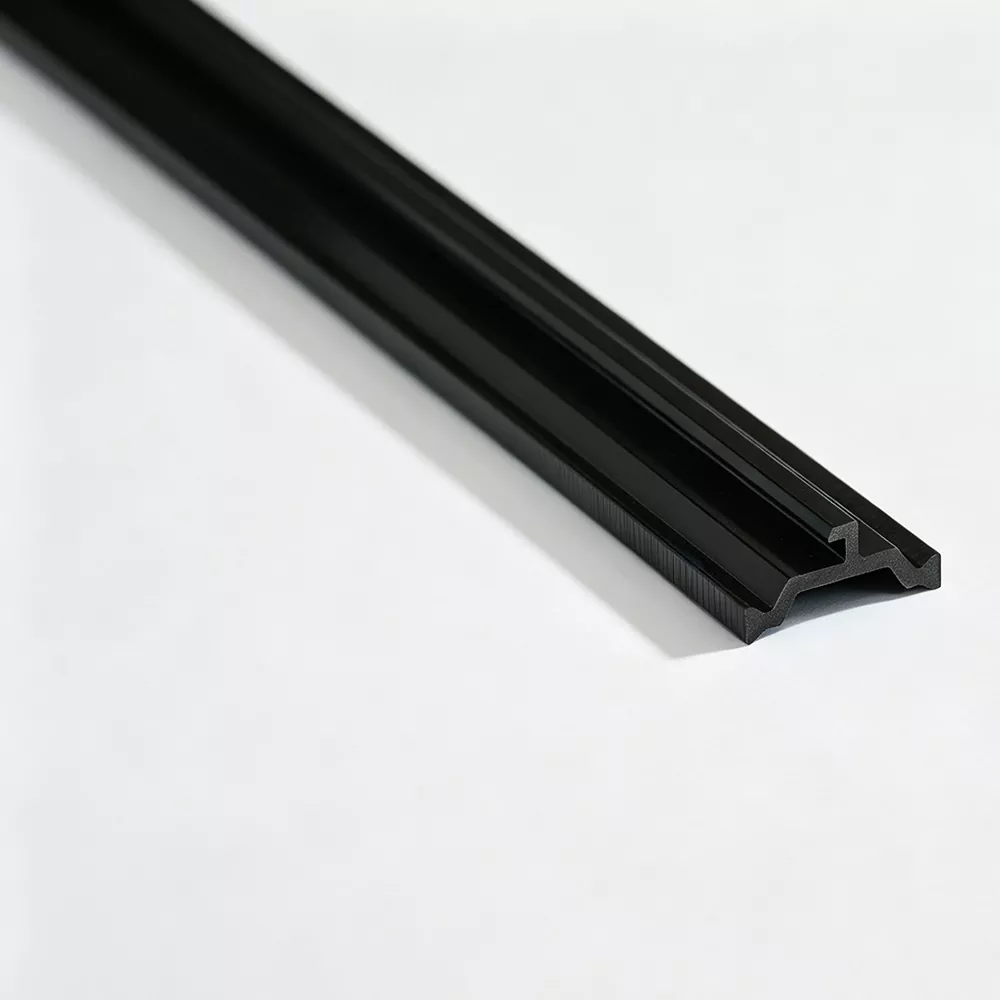

La striscia di isolamento termico per finestre scorrevoli è installata all'interno dei profili del telaio o dell'anta in alluminio a rottura termica per creare una separazione non metallica tra le sezioni in alluminio interne ed esterne. Jinxing, un produttore e una fabbrica cinese, produce questi profili principalmente da PA66 GF25 e sviluppa la geometria del nastro in base all'estrusione dell'alluminio, alla configurazione della scanalatura e alla struttura di connessione.
A sliding window does not use the same profile arrangement as a conventional hinged window. The frame usually incorporates tracks and the sash moves along the designed running section. La Striscia Termoisolante per Finestre Scorrevoli deve quindi inserirsi all'interno del profilo in alluminio disponibile senza interferire con la geometria funzionale dell'assieme scorrevole.
Quando si seleziona una striscia, le dimensioni importanti includono:
· Larghezza e profondità della scanalatura in alluminio
· Larghezza e spessore della striscia
· Struttura di chiusura
· Posizione all'interno del telaio o dell'anta
· Spazio attorno alla sezione scorrevole
· Metodo di assemblaggio del profilo
Le specifiche del nastro devono essere confermate rispetto all'effettiva estrusione di alluminio prima della produzione.
Il profilo è realizzato in PA66 rinforzato con il 25% di fibra di vetro, fornendo la rigidità necessaria per mantenere la forma progettata dopo l'inserimento nell'estrusione di alluminio.
La sezione trasversale è progettata per corrispondere alla scanalatura di ricezione, aiutando la striscia a rimanere correttamente posizionata durante l'assemblaggio meccanico.
L'estrusione e la calibrazione controllate aiutano a mantenere costanti larghezza, spessore e dimensioni della sezione critica lungo il profilo.
Il materiale può essere valutato per l'invecchiamento termico, le proprietà di trazione a temperature specificate, la resistenza all'acqua e l'espansione lineare in base ai requisiti tecnici applicabili.
I sistemi di finestre scorrevoli possono utilizzare diverse disposizioni di taglio termico per il telaio esterno e l'anta mobile. La geometria del listello richiesta può quindi variare tra diverse sezioni di alluminio all'interno dello stesso sistema di finestre.
Ad esempio, un profilo del telaio può richiedere una larghezza o una disposizione di chiusura diversa rispetto a un profilo dell'anta perché le geometrie di estrusione e gli spazi di installazione disponibili sono diversi.
Jinxing può esaminare separatamente le sezioni di alluminio pertinenti per determinare la striscia di isolamento termico appropriata per ciascun profilo.
La striscia isolante deve rimanere all'interno dell'area del profilo designata e non deve alterare il rapporto dimensionale del binario di scorrimento.
Per questo motivo la striscia:
posizione + spessore + geometria del bordo + profondità di inserimento
devono essere coordinati con l'estrusione di alluminio. La corretta corrispondenza dimensionale aiuta a evitare interferenze con i componenti del profilo adiacenti durante l'assemblaggio.
Jinxing utilizza principalmente PA66 GF25 per strisce di isolamento termico per finestre scorrevoli.
Il rinforzo in fibra di vetro aumenta la rigidità e la resistenza meccanica del materiale di base PA66. Per i progetti con specifiche tecniche definite, i requisiti materiali e meccanici rilevanti possono essere confermati prima della produzione.
Per i profili per finestre scorrevoli l'ispezione si concentra sulle dimensioni che influiscono sull'inserimento e sul rapporto tra la striscia e l'estrusione di alluminio.
I controlli chiave includono:
· Dimensioni complessive del profilo
· Dimensioni critiche per l'inserimento nei solchi
· Geometria della sezione trasversale
· Condizioni della superficie
· Proprietà tensili
· Durezza
· Prestazioni di invecchiamento termico
· Caratteristiche di espansione lineare
I requisiti di ispezione possono essere adattati in base alle specifiche del cliente e agli standard applicabili.
Jinxing può produrre profili comuni a taglio termico come I-Type, C-Type e T-Type, nonché sezioni non standard sviluppate per specifiche estrusioni di finestre scorrevoli.
La personalizzazione può riguardare:
|
Articolo |
Requisito disponibile |
|
Sezione trasversale |
Geometria standard o speciale |
|
Dimensioni |
Basato su estrusione di alluminio |
|
Lunghezza |
Fisso o personalizzato |
|
Colore |
Specifico per il progetto |
|
Marcatura |
Logo, numero di lotto, data di produzione |
|
Confezione |
Imballaggio personalizzato |
Quando si acquista una striscia di isolamento termico per finestre scorrevoli, l'estrusione di alluminio è il riferimento più importante.
Fornire quanto segue, ove disponibile:
Disegno del profilo della finestra → Dimensioni della scanalatura → Sezione della striscia richiesta → Materiale → Colore → Lunghezza → Quantità
Se il sistema finestra contiene diversi profili di telaio e anta, i disegni per ciascuna sezione pertinente devono essere forniti separatamente.
Viene installato all'interno del telaio in alluminio o del profilo dell'anta termicamente separato. La posizione esatta dipende dal design dell'estrusione.
Il listello può essere sviluppato per entrambi i tipi di profilato in alluminio, ma la geometria richiesta può differire tra telaio e anta.
Jinxing utilizza principalmente PA66 GF25, con rinforzo in fibra di vetro al 25%.
La striscia deve essere progettata per rimanere all'interno dell'area del profilo specificata e mantenere le dimensioni richieste attorno al binario. Pertanto è necessario verificare il disegno dell'estrusione dell'alluminio prima di selezionare il nastro.
SÌ. Jinxing può sviluppare una sezione personalizzata in base a un disegno di estrusione di alluminio o a un campione esistente.
SÌ. Differenti estrusioni di telai e ante in alluminio possono richiedere dimensioni di listelli o design di sezioni trasversali differenti.
